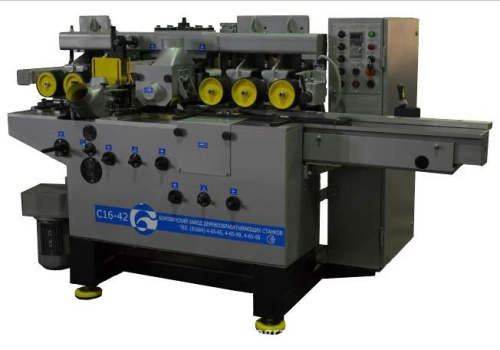

Четырехсторонний станок С16-42

Артикул: -
Ширина обрабатываемой заготовки 160 мм, толщина 100 мм, минимальные размеры обработанного изделия 10х32 мм, 4 шпинделя, мощность 21 кВт, масса 1800.
Не указана цена за 1 шт
Характеристики
Гарантия
12 месяцев

Станок предназначен для производства различных погонажных изделий. На этом станке производится обработка заготовки с четырёх сторон за один проход. Станок оснащён четырьмя фрезерными шпинделями

В станке применён механизм подачи  рассредоточенного типа с верхними и нижними приводными роликами.

Верхние подающие ролики с риф­лением «волчий зуб» обеспечивают надёжную протяжку любых заготовок, в том числе заготовок естественной влажности.

Механические прижимы верхних подающих роликов обеспечивают равномерное усилие и плавность прохождения заготовки через зоны резания, а также позволяют работать при низких температурах.

В приводе нижних роликов применены карданные передачи, не требующие ухода.

Передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки.

Технические характеристики

С16-42

Количество шпинделей, шт.

4

Частота вращения шпинделей, об/мин

6000

Посадочные размеры  горизонтальных шпинделей, длина x диаметр, мм

160 x 40

Посадочные размеры  вертикальных  шпинделей, длина x диаметр, мм

100 x 40

Скорость подачи, м/мин (два диапазона, регулируется частотным преобразователем)

3…14

6…26

Размеры заготовки, мм (при фрезах Ø140)



- ширина

32-160

- толщина

10-100

- минимальная длина при обработке в потоке

400

- минимальная длина одиночной заготовки

700

Минимальные размеры изделия, мм

(при фрезах Ø140 мм)



- ширина

30

- толщина

8

Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм

5

Максимальный припуск при обработке цилиндрическими фрезами, мм

10

Глубина профилирования, мм

(на 1-м шпинделе)

3

Глубина профилирования, мм

(на правом и левом вертикальных шпинделях.)

25

Глубина профилирования, мм

(верхнем горизонтальном шпинделях.)

20

Глубина профилирования, мм

(нижнем горизонтальном шпинделе)

-

Устанавливаемые цилиндрические фрезы, мм

125…140

Устанавливаемые профильные фрезы на вертикальных шпинделях, мм

110…160

Устанавливаемые пилы, мм

-

Мощность эл./двигателя 1-го шпинделя, кВт

4,0

Мощность эл./двигателя 2-го шпинделя, кВт

4,0

Мощность эл./двигателя 3-го шпинделя, кВт

4,0

Мощность эл./двигателя 4-го шпинделя, кВт

7,5

Мощность эл./двигателя подачи, кВт

1,5

Общая мощность станка (округлено), кВт

21

Диаметр выходных патрубков аспирации, мм

Ду 120

Производительность требуемой аспирации, м3

4 x 1200

Габаритные размеры станка, мм



- длина

2455

- ширина

1250

Масса станка, кг

1800
