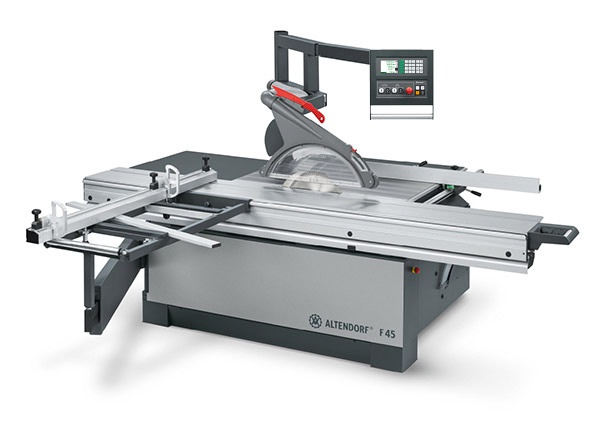

Станок форматно-раскроечный Altendorf F45 ProDrive

Артикул: -
1 860 571 за 1 шт
Характеристики
Страна
Германия
Производитель
ALTENDORF
Гарантия
12 месяцев

Нынешняя модель F 45 ProDrive – достойный пример современного промышленного дизайна. Впечатляют не только её внешние формы, но и внутреннее устройство, комфортность по новым меркам: интеллектуализированная система прецизионного управления теперь стала серийной принадлежностью каждого станка Altendorf. Все задаваемые рабочие параметры чётко отображаются в цифрах на большом цветном ЖК-экране на уровне глаз. Хорошо продуманный дизайн – как снаружи, так и внутри. Даже в базовой оснастке F 45 ProDrive предусмотрены такие удобные инструменты: электромеханическая регулировка высоты и наклона пильного диска, система управления с наглядным отображением информации на дисплее и интерфейс USB для быстрой передачи данных. Собери свой ProDrive.

ЖК-дисплей. Пульт оснащена большим жидкокристаллическим экраном с хорошей контрастностью, на котором отчётливо индицируются настраиваемые параметры: высота, угол наклона, частота вращения.

Вытяжной колпак. Положение колпака легко регулировать благодаря шарнирно-параллелограммному механизму, а при ненадобности можно отвести из рабочей зоны. Взамен широкого колпака можно поставить более узкий, и наоборот.

Двухроликовая каретка. Легкость хода системы достигается за счет роликов большого размера. Каретка приводится в движение с минимальным усилием и перемещается легко как по рельсам. Такое качество хода сохраняется даже после многолетнего использования станка в обычных условиях.

Поворотный поперечный упор, настройка вручную. Запатентованный фирмой Altendorf, снабжён системой корректировки длины, что упрощает раскрой и обрезку заготовок под прямым и непрямым углом с точным соблюдением размеров. Наклонные цифровые шкалы упора удобны для считывания.

LED подсветка подрезной системы. При включении подрезного агрегата автоматически зажигается красная подсветка, для сигнализации опасной зоны.

Электромеханическая настройка 2-координатного подрезателя. Пильный диск переводится в нужную позицию в считанные секунды – для этого достаточно выбрать из экранного меню соответствующие команды и значения. Значение глубины при следующем включении подрезатель устанавливается на эту высоту.

Переключатель на каретке. На ручке-толкателе двухроликовой каретки находятся четыре кнопки для включения и выключения основного пильного диска и подрезателя. Кнопки всегда под рукой, и оператору не нужно совершать лишних переходов у станка. К тому же повышается безопасность работы.

Продольный упор с тонкой ручной подрегулировкой. Легкоходность хода обеспечивают твердохромированные круглые штанги. Система тонкой подрегулировки позволяет выполнить вручную его юстировку с очень высокой точностью. При раскрое больших плит можно убрать упор под рабочую плиту станка.

Комплектация оборудования

ФОРМАТНО-ОБРЕЗНОЙ СТАНОК МОДЕЛЬ F45 PRODRIVE

Эл.механическая регулировка высоты и наклона (0 - 46°) основного пильного диска.

Автоматическая корректировка высоты пропила при наклоне пильного агрегата, цифровая индикация угла и высоты пропила.

Экранный пульт управления на уровне глаз с вводом данных через клавиатуру.

Хранение в памяти 99 программ.

Двухроликовая каретка сбесступенчатой блокировкой в любом положении.

Продольный упор.

Ручная установка размеров с тонкой регулировкой.

Поперечный упор для резов под прямым углом.

Ручная установка размеров, длина раскроя до 3200 мм.

Откидные ограничители 2 шт.

Унифицированное быстрозажимное крепление для основного пильного диска.

Высота пропила макс. 150 мм, диаметр пильного диска макс. 450 мм.

Плита для удлинения рабочего стола 840 мм, анодированный алюминий.

USB-порт для передачи данных (F 45 ELMO: для передачи данных и программ).

Система диагности станка и счётчик отработанных часов.

Алюминиевые детали имеют анодированное покрытие.

Прижимный башмак, шток-толкатель, толкатель каретки и возвратная рукоятка.

ПИЛЬНЫЙ АГРЕГАТ и МОЩНОСТЬ

Пильный агрегат наклон в одну сторону.

Двигатель

5,5 кВт (7,5 л.с.) стандартный мотор, три скорости регулирования оборотов, ручная установка, 3/4/5000 об/мин

ПОДРЕЗНОЙ АГРЕГАТ

2-х осевой подрезной агрегат.

Подрезной агрегат с электромеханической регулировкой по высоте и по горизонтальной оси, программируемый по высоте подрезной агрегат с быстрым утапливанием и выходом из рабочего стола. Мощность привода 0,75 кВт (1 л.с.); 8200 об/мин

Для одностороннего пильного агрегата

LED подсветка подрезной системы.

При включении подрезного агрегата автоматически зажигается красная подсветка

LED модуль

ДВУХРОЛИКОВАЯ КАРЕТКА

Длина двухроликовой каретки

Запатентованная каретка Altendor, роликовая система

Длина каретки 3200 мм

Кнопки ВКЛ./ВЫКЛ. основного и подрезного агрегатов на каретке

Кнопки основного и подрезного агрегатов, устанавливаются на ручку в задней части каретки

Модуль кнопок с электро подключением

Плита для удлинения рабоче стола на выходе

Удлинение рабочего стола на выходе - 840 мм

ПОВОРОТНЫЙ ПОПЕРЕЧНЫЙ УПОР

Поворотный поперечный упор

Ручная регулировка, длина раскроя до 3500 мм, диапазон установки углов 0 - 49° Корректировка длины при прямых и непрямых резах, установка по шкале; включает 2 откидных ограничителя

Повоторная линейка

ПРОДОЛЬНЫЙ УПОР

Продольный упор, плита для расширения рабочего стола

Ручная регулировка, считывание размеров на шкале, включает тонкую подрегулировку

Ширина раскроя 1300 мм
