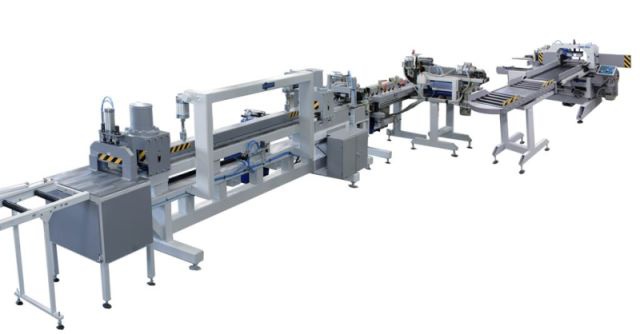

Автоматическая линия бесконечного сращивания ЛБСА 001-200

Артикул: -
Не указана цена за 1 шт
Характеристики
Страна
Россия
Производитель
Бакаут
Гарантия
12 месяцев
Габаритные размеры, мм
10700х3400х1600
Тип линии
автомат
Производительность, цикл/мин
до 18
Максимальная длина склеенного бруса, мм
3200 (цикл)
Длина заготовки, мм
200-1000
Высота заготовки, мм
20-60
Ширина пакета заготовок, мм
530-600
Максимальное усилие прессования, кН
120
Скорость вращения шпинделя фрезы, об/мин
6000
Вес станка, кг
3940

Предназначена для сращивания ламели любой заданной длины с высокой точностью. Рабочий цикл осуществляется полностью автоматически. Высокая производительность обеспечивается прессованием нескольких стыков за один такт. Клеенанесение впрыскного типа позволяет дозированно и экономно наносить клей.

Существует ряд опций дополнительной автоматизации. Рекомендуется для средних и крупных объёмов производства клееного бруса.

Основные достоинства и особенности:

  • Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств.
  • Длина сращиваемой ламели любая, устанавливается на пульте управления.
  • Линия обслуживается одним оператором.
  • Высокий уровень автоматизации - в автоматическом режиме выполняются следующие операции: выравнивание пакета заготовок по обрабатываемому краю;
  1. фиксация пакета заготовок;
  2. подторцовка;
  3. фрезерование шипа;
  4. впрыск клея на зашипованный торец заготовки после второго такта фрезерования;
  5. перемещение заготовок на приёмный стол;
  6. поочерёдное скидывание заготовок в модуль предварительного сращивания;
  7. предварительная стыковка заготовок;
  8. торцевое прессование нескольких стыков на длину 3200 мм за цикл;
  9. считывание длины плети на выходе;
  10. отпиливание готовой ламели по заданной длине; сталкивание склеенного бруса в накопитель.
  • Простота в эксплуатации – отсутствие на пульте управления «лишних» кнопок, пульт управления разбит на 2 части: одна - для установки параметров работы линии, вторая - для работы оператора линии у шипорезного станка.
  • Возможность сращивать брус любой длины с высокой точностью. Длина получаемого бруса задаётся на пульте управления и считывается курвиметром. Заданные значения длины изделия и времени прессования сохраняются в энергонезависимой памяти, т.е. сохраняются в памяти и после общего выключения станка.
  • Скорость подачи каретки на фрезерную головку регулируется.
  • Шипорезный станок снабжён счётчиком циклов – для оценки промежутка времени между заточками режущего инструмента. На пульте управления линии ведётся статистика общей длины полученных ламелей за смену, их количества.
  • Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
  • Система автоматического клеенанесения впрыскного типа позволяет регулировать расход клея и обеспечивает равномерное клеенанесение.
  • Усилие прессования до 120 кН (12000 кгс) регулируется в зависимости от сечения заготовок, породы древесины и характеристик шипа, позволяет сращивать согласно ГОСТу заготовки как из хвойных, так и из лиственных пород.
  • Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети.
  • Надёжные комплектующие европейского качества: пневматика «Camozzi» (Италия), мотор-редукторы «Bonfiglioli» (Италия), гидростанция (Италия), электроника (Германия), оптические датчики (Германия). подрезные пилы «Freud» (Германия).

В базовую комплектацию данного оборудования включено:

  • Загрузочный поворотный стол.
  • Шипорезный станок СФШ 009 (подрезная пила с дробилкой в комплекте).
  • Межстаночная связь: разгрузочный стол СР 002/003, Модуль предварительного сращивания МПС 002/003
  • Пресс ПНС 001 с модулем подачи и торцовочным модулем (пила в комплекте).
  • Насосная гидравлическая станция (Италия).
