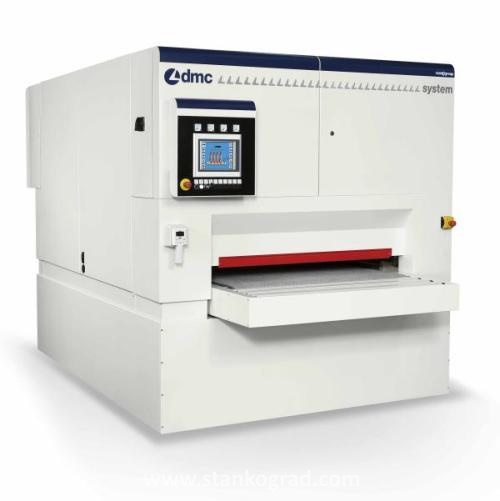

Калибровально-шлифовальный станок DMC SYSTEM TC RS

Артикул: -
7 888 620 руб за 1 шт
Характеристики
Страна
Италия
Производитель
SCM
Гарантия
12 месяцев

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Рабочая ширина 1350 мм.
  • Несущая конструкция для продольных агрегатов с длиной шлифовальной ленты 2620 мм.
  • Пульт управления на корпусе станка.
  • Заправка шлифовальных лент с левой стороны станка.
  • Скорость конвейера подачи от 2 до 16 м/мин.
  • Автоматическое центрирование конвейерной ленты посредством поперечно перемещающегося ролика.
  • Обрезиненные прижимные ролики перед и за обрабатывающими агрегатами.
  • Электронное управляющее устройство Hydra V-Pad с сенсорным экраном 10,4".
  • Контроллер PLC «X20» для управления всеми рабочими функциями станка.
  • Самодиагностика неисправностей с дополнительным набором функций.










АВАРИЙНЫЕ И ЗАЩИТНЫЕ УСТРОЙСТВА

  • Щиток аварийного отключения на входе станка.
  • Кнопки аварийного отключения с передней и задней стороны станка.
  • Выключатель общего питания с возможностью блокировки навесным замком.
  • Электронные системы аварийного отключения в случае бокового смещения, разрыва и недостаточного натяжения шлифовальной ленты.
  • Аварийное отключение в случае недостаточного давления или отсутствия сжатого воздуха
  • Подача электронного аварийного сигнала о боковом смещении конвейерной ленты.
  • Электрические датчики контроля износа тормозов.
  • Автоматические выключатели защиты электродвигателей.
  • Концевой выключатель для контроля входа заготовки в станок.
  • Концевой выключатель для защиты от подачи в станок заготовок со слишком большим припуском по толщине.
  • Обрезиненный прижимной ролик на входе станка с устройством защиты от обратного выброса заготовки.
  • Исполнение станка по нормам CE.
  10.99.36 C.E. НОРМЫ БЕЗОПАСНОСТИ N. 1
  93.07.31 НАПРЯЖЕНИЕ  400 В N. 1
  93.12.01 ЧАСТОТА 50 ГЦ N. 1
  G6.00.06 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: РУССКИЙ N. 1
  05.00.39 SY T2C 1350 НЕСУЩАЯ КОНСТРУКЦИЯ ПОД 2 ВНУТРЕННИХ ОБРАБАТЫВАЮЩИХ АГРЕГАТА N. 1
  05.00.43 PM170-4M УЗЕЛ ВЕРТИКАЛЬНОЙ РЕГУЛИРОВКИ ДЛЯ «ПОДВИЖНОГО» РАБОЧЕГО СТОЛА N. 1
толщина обработки 3 ? 170 мм
2.jpg 50.02.58 BL 16 СЧИТЫВАЮЩАЯ РЕЙКА ДЛЯ СКАНИРОВАНИЯ ЗАГОТОВОК НА ВХОДЕ СТАНКА — ДЛЯ СЕКЦИОННОГО УТЮЖКА ‘EPICS’ С ШАГОМ 16 ММ ИЛИ СИСТЕМЫ PWM3 N. 1
  SY.13.01 1-Я РАБОЧАЯ ГРУППА N. 1
  05.01.39 RC 320-2620 ЛЕНТОЧНЫЙ АГРЕГАТ ПОД КОНТАКТНЫЙ ВАЛ ДИАМЕТРОМ 320 ММ N. 1

Вращение шлифовальной ленты навстречу движению конвейера.

  • Пневматический вывод/отвод из рабочего положения контактного вала.
  • Механизм регулировки положения вала с цифровым индикатором.
  • Электронное управление качанием шлифовальной ленты.
  • Дисковый тормоз.
  • Размеры шлифовальной ленты:                      1370 x 2620 мм
3.jpg 31.00.35 R30-320 ОБРЕЗИНЕННЫЙ КОНТАКТНЫЙ ВАЛ ТВЕРДОСТЬЮ 30 ЕД. ШОРА N. 1
96.00.02 ЭЛЕКТРОННАЯ СИСТЕМА GRIT-SET ДЛЯ КОНТАКТНОГО ВАЛА N. 1
Система автоматической регулировки рабочего положения вала под управлением электронного управляющего устройства “Hydra”.
  47.00.02 ОСЦИЛЛИРУЮЩИЕ УСТРОЙСТВА ОБДУВА ШЛИФОВАЛЬНОЙ ЛЕНТЫ, ПОДКЛЮЧАЕМЫЕ ПО ТАЙМЕРУ N. 1
  47.00.04 ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ОБДУВА ДЛЯ БОЛЕЕ ЭФФЕКТИВНОЙ ОЧИСТКИ ШЛИФОВАЛЬНОЙ ЛЕНТЫ N. 1
  97.00.19 ЭЛЕКТРОДВИГАТЕЛЬ МОЩНОСТЬЮ 11 КВТ, УПРАВЛЯЕМЫЙ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ N. 1
  05.02.11 PR-E ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ПЕРЕД ОБРАБАТЫВАЮЩИМ АГРЕГАТОМ N. 1
4.jpg SY.13.02 2-Я РАБОЧАЯ ГРУППА N. 1
05.01.86 SC-2620 ЛЕНТОЧНЫЙ АГРЕГАТ ПОД КОНТАКТНЫЙ УТЮЖОК ДЛЯ СВЕРХЧИСТОВОЙ ОБРАБОТКИ N. 1

Вращение шлифовальной ленты навстречу движению конвейерной ленты.

  • Электронное управление качанием шлифовальной ленты.
  • Дисковый тормоз.
  • Размеры опорной ленты:                                 1370 x 2186 мм
  • Размеры шлифовальной ленты:                      1370 x 2620 мм
  25.00.44 PE 16/C ЭЛЕКТРОННЫЙ СЕКЦИОННЫЙ УТЮЖОК ‘EPICS’ С ШАГОМ 16 ММ N. 1

Шаг секций: 16 мм

  • Двухходовые пневмоцилиндры с регулируемым усилием прямого и обратного хода.
  • Графитовое полотно с системой быстрой замены.
  • Управление всеми рабочими функциями посредством электронного управляющего устройства “Hydra”.
  94.00.09 РЕГУЛИРОВКА ПРИЖИМНОГО УСИЛИЯ КОНТАКТНОГО УТЮЖКА ПОСРЕДСТВОМ ЭЛЕКТРОННОГО УПРАВЛЯЮЩЕГО УСТРОЙСТВА ‘HYDRA’ N. 1
  47.00.02 ОСЦИЛЛИРУЮЩИЕ УСТРОЙСТВА ОБДУВА ШЛИФОВАЛЬНОЙ ЛЕНТЫ, ПОДКЛЮЧАЕМЫЕ ПО ТАЙМЕРУ N. 1
  47.00.04 ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ОБДУВА ДЛЯ БОЛЕЕ ЭФФЕКТИВНОЙ ОЧИСТКИ ШЛИФОВАЛЬНОЙ ЛЕНТЫ N. 1
  97.00.19 ЭЛЕКТРОДВИГАТЕЛЬ МОЩНОСТЬЮ 11 КВТ, УПРАВЛЯЕМЫЙ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ N. 1
  05.02.12 PR-I ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ В ПРОМЕЖУТКЕ МЕЖДУ ДВУМЯ ОБРАБАТЫВАЮЩИМИ АГРЕГАТАМИ N. 1
  05.02.13 PR-U ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ЗА ОБРАБАТЫВАЮЩИМ АГРЕГАТОМ N. 1
  05.02.08 SRP РОТАЦИОННЫЙ УЗЕЛ ОБДУВА ЗАГОТОВОК С ПОДКЛЮЧЕНИЕМ ПО ВРЕМЕНИ N. 1
  SY.AL.DI ДРУГИЕ УСТРОЙСТВА N. 1
  33.00.02 РЕЙКА СО ЩЕТИНОЙ ИЗ УГЛЕВОЛОКНА ДЛЯ СНЯТИЯ СТАТИЧЕСКОГО НАПРЯЖЕНИЯ N. 1
  22.00.15 ПЕРФОРИРОВАННЫЙ СТОЛ И КОНВЕЙЕРНАЯ ЛЕНТА ДЛЯ УСТАНОВКИ РАЗРЯЖАЮЩЕГО ВЕНТИЛЯТОРА (НА 2 ОБРАБАТЫВАЮЩИХ АГРЕГАТА) N. 1
  22.00.26 РАЗРЯЖАЮЩИЙ ВЕНТИЛЯТОР МОЩНОСТЬЮ 4 КВТ, РАЗМЕЩАЕМЫЙ ВНУТРИ СТАНИНЫ N. 1
  22.00.34 ТРАНСПОРТЕРНАЯ ЛЕНТА ИЗ РЕЗИНЫ ТВЕРДОСТЬЮ 50 ЕД. ШОРА N. 1
  22.00.37 ПОДПОРНЫЙ РОЛЬГАНГ НА ВХОДЕ СТАНКА С ПЯТЬЮ ХОЛОСТЫМИ РОЛИКАМИ N. 1
  22.00.38 ПОДПОРНЫЙ РОЛЬГАНГ НА ВЫХОДЕ СТАНКА С ПЯТЬЮ ХОЛОСТЫМИ РОЛИКАМИ N. 1
  41.00.02 ПРИВОД КОНВЕЙЕРА ПОДАЧИ ОТ ДВИГАТЕЛЯ МОЩНОСТЬЮ 3 КВТ, УПРАВЛЯЕМОГО ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ N. 1
  08.68.01 УПАКОВКА В НЕЙЛОН N. 1
  52.26.41 НАКЛАДНЫЕ РАСХОДЫ НА ДОПОЛНИТЕЛЬНУЮ УПАКОВКУ N. 1
  10.99.87 ЯЗЫК СТАНКА: РУССКИЙ N. 1
