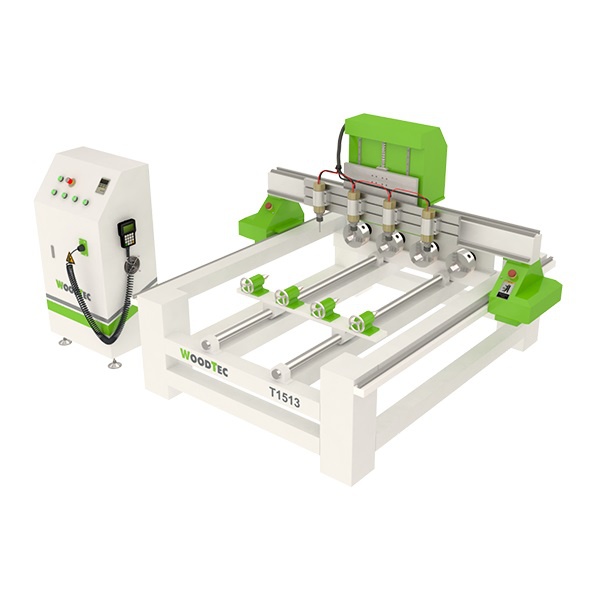

Макс. длина обработки: 1300 мм
Мощность электрошпинделя: 2,2 кВт
Вес: 1000 кг
19 350 USD
16 000 USD
Макс. диаметр обработки: 300 ммМакс. длина обработки: 1300 мм
Мощность электрошпинделя: 2,2 кВт
Вес: 1000 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диаметр обработки, мм | до 300 |
| Межосевое расстояние по центрам токарных патронов, мм | 330 |
| Расстояние от центров токарных патронов до портала, мм | до 170 |
| Перемещение портала по оси Z, мм | до 300 |
| Длина обработки,мм | до 1300 |
| Длина обработки на рабочем столе (работа по плоскости), мм | до 1300 |
| Ширина обработки на рабочем столе (работа по плоскости), мм | до 330 |
| Расстояние от стола до портала, мм | до 160 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям Z | ШВП |
| Тип передачи по оси Y, X | Косозубая рейка |
| Тип электродвигателей перемещения | Шаговые с энкодерами |
| Скорость рабочего хода, м/мин | 0 - 10 |
| Скорость холостого хода, м/мин | 0 - 20 |
| Частота вращения шпинделя, об/мин |
0 - 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER 20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
| Габаритные размеры: | |
| Длина, мм | 2050 |
| Ширина, мм | 2200 |
| Высота, мм | 1700 |
| Вес, кг | 1000 |
НАЗНАЧЕНИЕ:
Основное использование — серийное производство кабриолей, балясин и других тел вращения при производстве эксклюзивной мебели и лестниц, серийное производство резных элементов мебели и декора.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

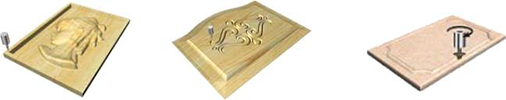

СХЕМА ОБРАБОТКИ:

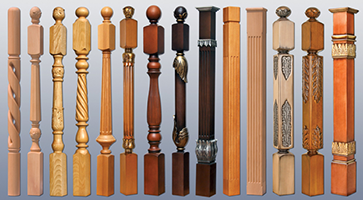

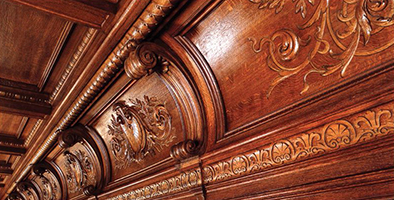

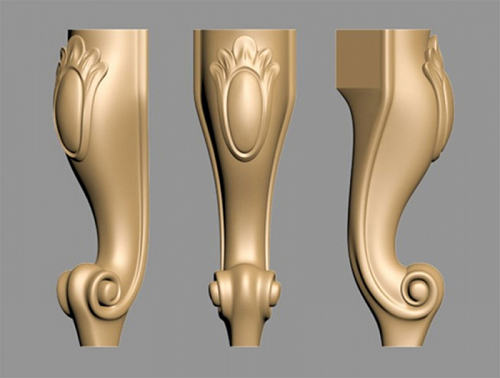

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

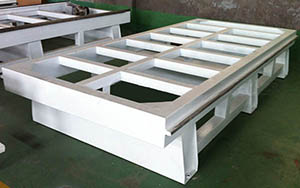

ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|

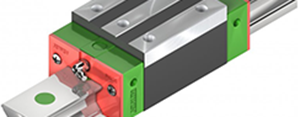

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|

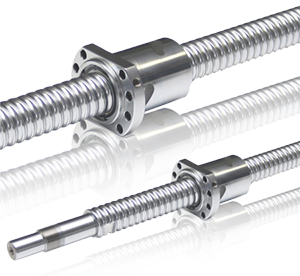

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

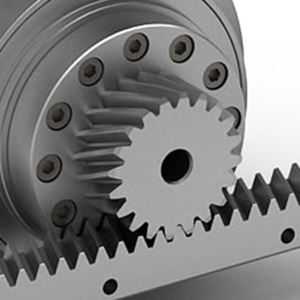

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х, У Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|

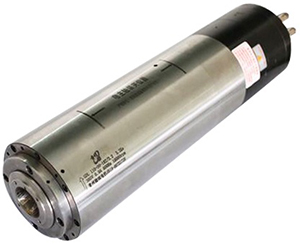

ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
|

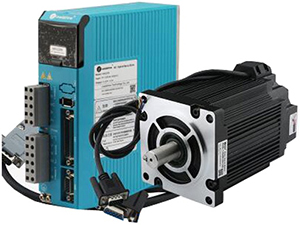

ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок. |
|

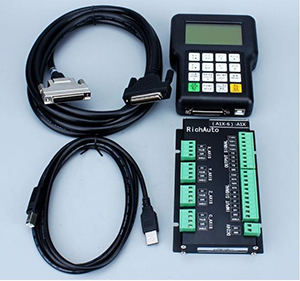

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей, не используя специально установленный компьютер. Подробнее здесь |
|

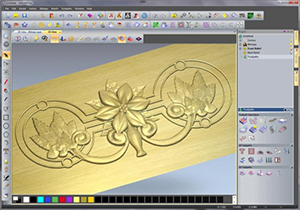

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО. |
|

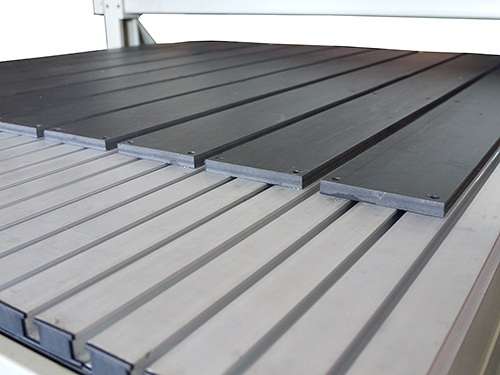

НАКЛАДНОЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 4 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 |
|
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version 4 оси |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 |
|
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 8 |
|
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 |
|
| 7 | Шарико-винтовая передача по осям Z | 1 |
|
| 8 | Передача при помощи косозубых реек по осям Y, X (комплект) | 1 |
|
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 |
|
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 |
|
| 12 | Ящик с ЗИП | 1 |
|
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
