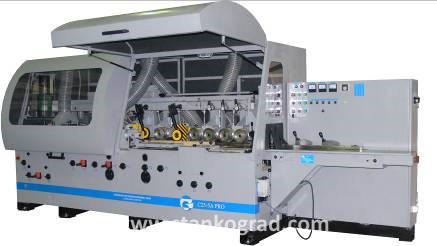

Станок строгальный (продольно-фрезерный) четырехсторонний станок модели С25-5А

Артикул: -
Ширина обрабатываемой заготовки 50-260 мм, толщина 12-160 мм, минимальные размеры обработанного изделия 10х45 мм, 5 шпинделей, мощность 50 кВт, масса 5200 кг
Не указана цена за 1 шт
Характеристики
Гарантия
12 месяцев

Станок серии С25-5А предназначены для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.

Отличительные особенности и комплектация:

- тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия;

-высокоскоростные шпиндели повышенной точности;

-для изготовления подающих столов используется ст. 40Х (с хромом) для повышения износоустойчивости.

-механизм подачи рассредоточенного типа с верхними и нижними подающими роликами.

- привод подачи от электродвигателя на вал модулей организован шкивом на валу электродвигателя и шкивом на валу модулей. Шкивы 2-х ступенчатые,3-ручьевые с применением распространённых клиновых ремней. Шкив на валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленным в электрошкафу и меняющим скорость вращения электродвигателя, получаемый диапазон скоростей составляет от 2 до 40 м/мин с гарантированной протяжкой любых заготовок.

-верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах;

- подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно;

-верхние подающие ролики изготовлены с рифлением «волчий зуб», что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину;

-система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности;

-станки оснащены системой цифровой индикации перемещения шпинделей;

- калевочный суппорт может работать как в нижнем так и в верхнем положении.

-по желанию заказчика возможно  оснащение комплектом  для продольной распиловки заготовки.

Обработанный пиломатериал соответствует нижеуказанным параметрам:

- прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм;

- перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм;

- равномерность толщины и ширины обработанного образца не более 0,3 мм











Технические характеристики на С25-5А



Технические характеристики



С25-5А

Количество шпинделей, шт.

5

Положение калёвочного шпинделя

Верх/низ

Частота вращения шпинделей, об/мин

6000

Посадочные размеры  горизонтальных шпинделей, длина x диаметр, мм

260 x 50

Посадочные размеры  вертикальных  шпинделей, длина x диаметр, мм

(в скобках – по заказу)



170 x 40

(170 x 50)

Скорость подачи, м/мин

2-40

Размеры заготовки, мм (при фрезах ?140)



- ширина

40-260

- толщина

12-160

- минимальная длина при обработке в потоке

250

- минимальная длина одиночной заготовки

700

Максимальная толщина заготовки при продольной распиловке, мм

50

Минимальные размеры изделия, мм

(при фрезах ?140 мм)



- ширина

30

- толщина

10

Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм

8

Максимальный припуск при обработке цилиндрическими фрезами, мм

7

Глубина профилирования, мм

(на 1-м шпинделе глубина профиля max 3 мм)

30

Устанавливаемые цилиндрические фрезы, мм

?125…140

Устанавливаемые профильные фрезы на вертикальных шпинделях, мм

?110…200

Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм

?110…200

Устанавливаемые пилы, мм

?250

Мощность эл./двигателя 1-го шпинделя, кВт

7,5

Мощность эл./двигателя 2-го шпинделя, кВт

7,5

Мощность эл./двигателя 3-го шпинделя, кВт

7,5

Мощность эл./двигателя 4-го шпинделя, кВт

11,0

Мощность эл./двигателя 5-го шпинделя, кВт

11,0

Мощность эл./двигателя подачи, кВт

4,0

Мощность эл./двигателя подъёма, кВт

1,1

Общая мощность станка (округлено), кВт

50

Диаметр выходных патрубков аспирации, мм

Ду150

Производительность требуемой аспирации, м3

5 x 2000

Габаритные размеры станка, мм



- длина

4800

- ширина

1500

- высота

2000

Масса станка, т

5,2

     Примечания:

     - на нижний суппорт профильные фрезы не устанавливаются
