Общая мощность: 9,5 кВт
Вес: 1550 кг
Общая мощность: 9,5 кВт
Вес: 1550 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мин/макс, мм | 10 - 60 |
Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 х 150 |
Скорость подачи, м/мин | 12 - 20 |
Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,35 |
Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
Полировальный узел - мощность, кВт | 2 х 0,18 |
Общая мощность, кВт | 9,5 |
Питающее напряжение (3 фазы), В | 380 |
Давление сжатого воздуха, бар | 6,0 |
Габаритные размеры: | |
Длина, мм | 4630 |
Ширина, мм | 1000 |
Высота, мм | 1600 |
Вес, кг | 1550 |

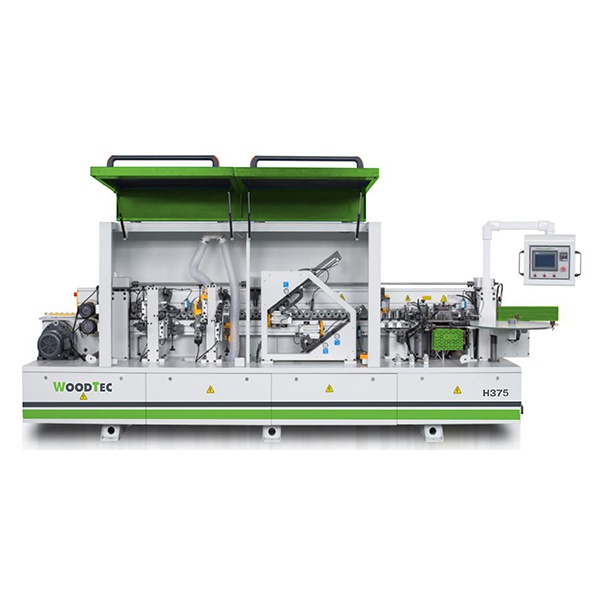

НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

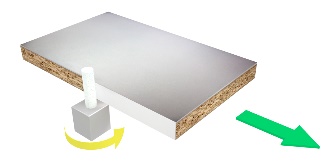

CХЕМЫ ОБРАБОТКИ:

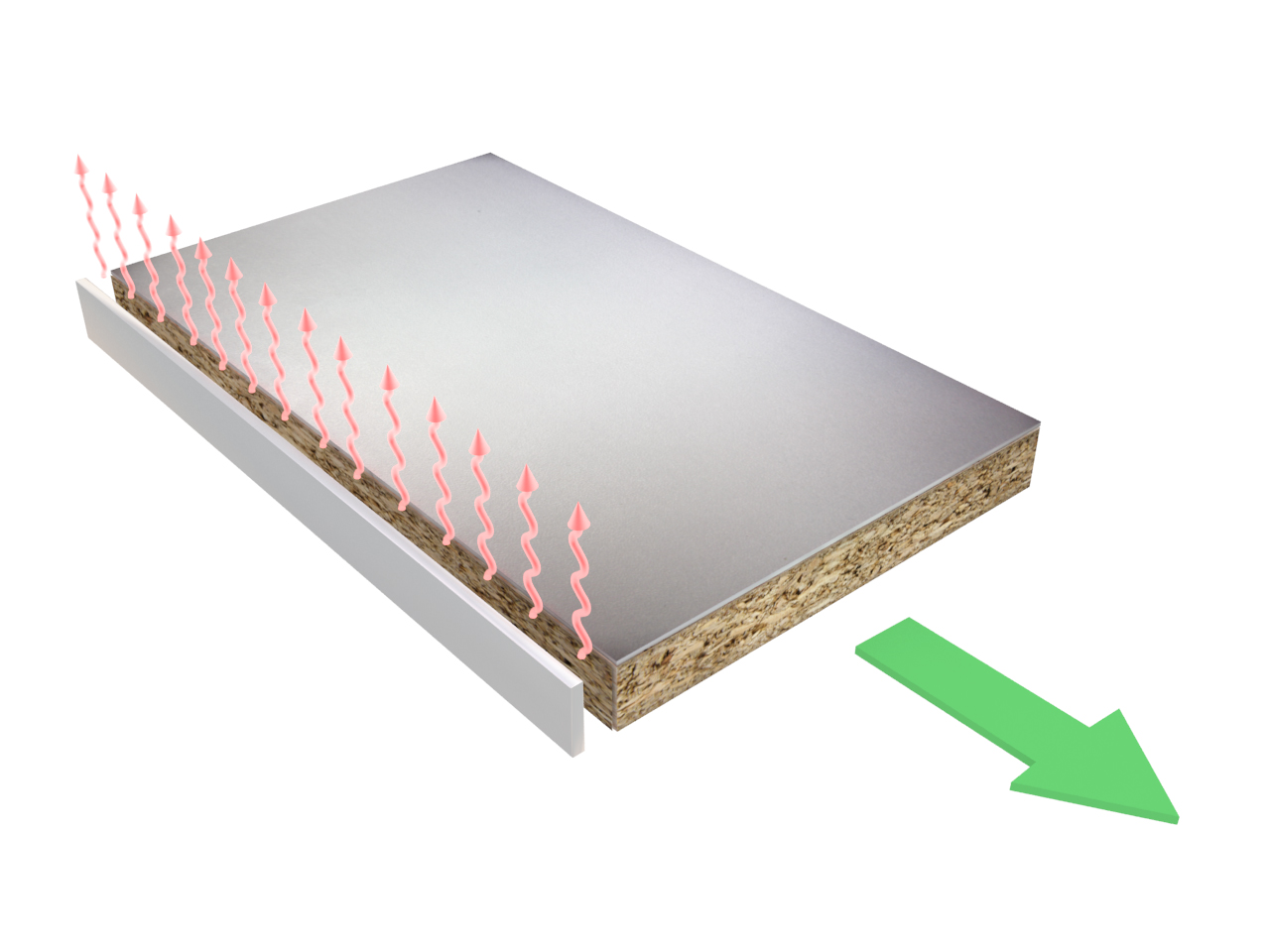

1. Линейка с подогревом | 2. Клеевой узел | 3. Узел прижима | 4. Узел 2-х моторной торцовки |
|
|
|
|

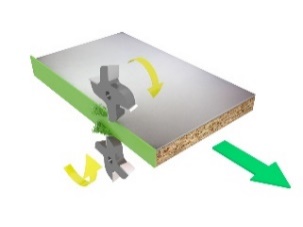

5. Узел фрезерования свесов | 6. Узел радиусной цикли | 7. Узел подачи очистительной жидкости | 8. Полировальный узел |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 12 - 20 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Рычажная регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала;
- Двух моторный торцовочный узел на специальной конструкции с разнесенными независимыми направляющими;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Узел подачи очистительной жидкости (двухсторонний);
- Полировальный узел 2 х 0,18 кВт;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Регулятор сжатого воздуха;
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

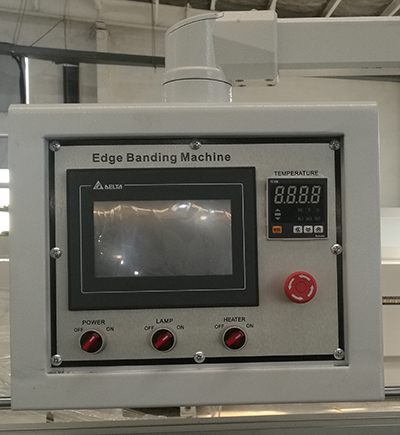

ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры:
|
|

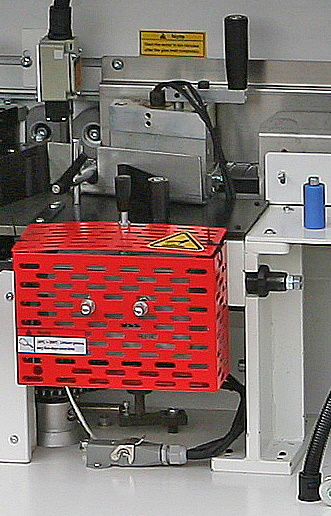

КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
|
|

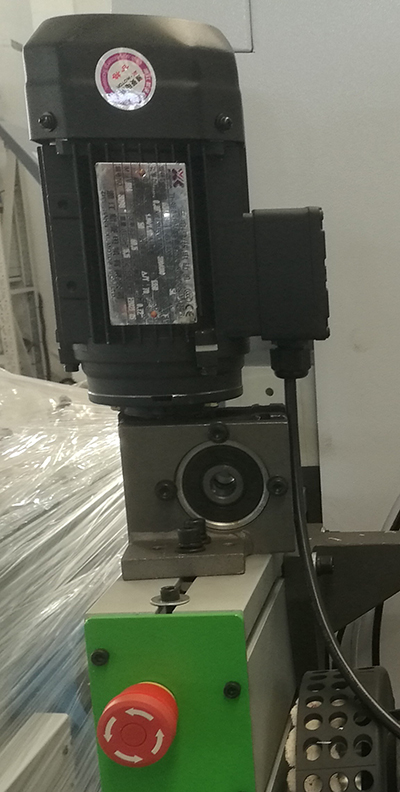

ПРИЖИМНАЯ БАЛКА На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления. |
|

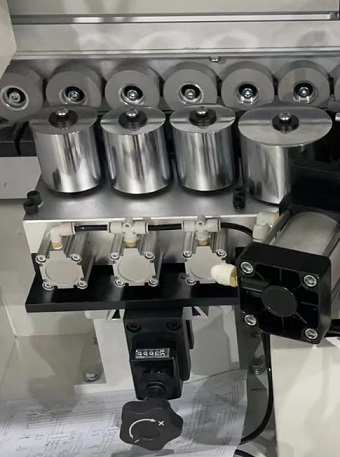

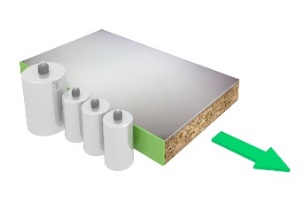

ПРЕСС ГРУППА Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. |
|
|

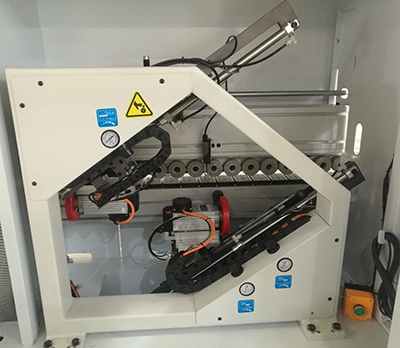

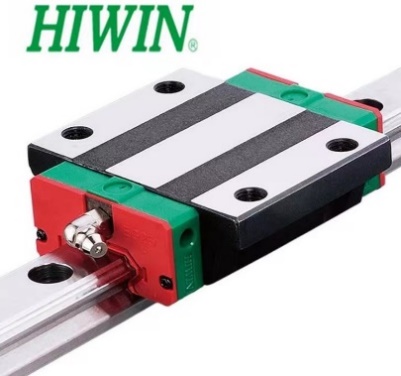

ТОРЦОВОЧНЫЙ АГРЕГАТ Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями. Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости. Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45°. Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени Пила: 104 * 22 * 3.0/2.0 * 30T |

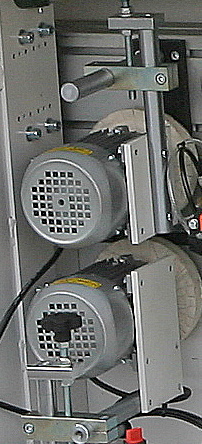

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя 2 х 0,75 кВт. Мощность двигателей позволяет фрезеровать кромку с припуском 2 мм. Вертикальные копиры круглые большого диаметра:
Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы: 70 * 16 * 4Z * H12 |
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. Нож: 20 * 12 * 2 R2 |
|

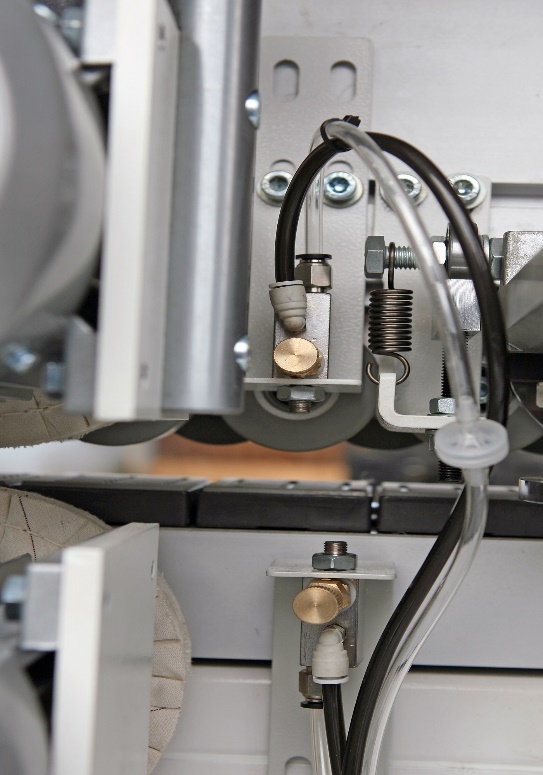

ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. |
|

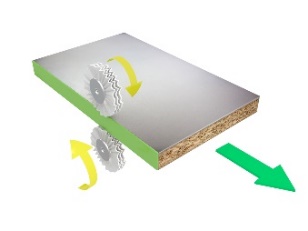

ПОЛИРОВКА Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18кВт. Круг полировальный: 150 * 50 * 20. |
