Ширина обрабатываемой заготовки 40-260 мм, толщина 12-230 мм, минимальные размеры обработанного изделия 10х30 мм, 4 шпинделя, мощность 50 кВт, масса 4600 кг

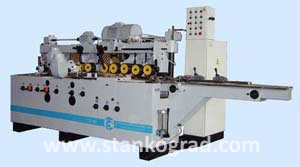

Станок серии С25-4АБ предназначены для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.
Отличительные особенности и комплектация:
- тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия;
-высокоскоростные шпиндели повышенной точности;
-для изготовления подающих столов используется ст. 40Х (с хромом) для повышения износоустойчивости.
-механизм подачи рассредоточенного типа с верхними и нижними подающими роликами.
- привод подачи от электродвигателя на вал модулей организован шкивом на валу электродвигателя и шкивом на валу модулей. Шкивы 2-х ступенчатые,3-ручьевые с применением распространённых клиновых ремней. Шкив на валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленным в электрошкафу и меняющим скорость вращения электродвигателя, получаемый диапазон скоростей составляет от 2 до 40 м/мин с гарантированной протяжкой любых заготовок.
-верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах;
- подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно;
- -верхние подающие ролики изготовлены с рифлением «волчий зуб», что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину;
-система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности;
-станки оснащены системой цифровой индикации перемещения шпинделей;
Обработанный пиломатериал соответствует нижеуказанным параметрам:
- прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм;
- перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм;
- равномерность толщины и ширины обработанного образца не более 0,3 мм
Основные технические данные и характеристики
|
Технические характеристики
|
С25-4АБ |
|
Количество шпинделей, шт. |
4 |
|
Частота вращения шпинделей, об/мин |
6000 |
|
Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм |
260 x 50 |
|
Посадочные размеры вертикальных шпинделей, длина x диаметр, мм (в скобках – по заказу) |
230 x 50 |
|
Скорость подачи, м/мин |
2-40 |
|
Размеры заготовки, мм (при фрезах Ø140) |
|
|
- ширина |
40-260 |
|
- толщина |
12-230 |
|
- минимальная длина при обработке в потоке |
250 |
|
- минимальная длина одиночной заготовки |
700 |
|
Минимальные размеры изделия, мм (при фрезах Ø140 мм) |
|
|
- ширина |
30 |
|
- толщина |
10 |
|
Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм |
8 |
|
Максимальный припуск при обработке цилиндрическими фрезами, мм |
10 |
|
Глубина профилирования, мм (на 1-м шпинделе глубина профиля max 3 мм) |
30 |
|
Устанавливаемые цилиндрические фрезы, мм |
Ø125…140 |
|
Устанавливаемые профильные фрезы на вертикальных шпинделях, мм |
Ø110…200 |
|
Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм |
Ø110…200 |
|
Мощность эл./двигателя 1-го шпинделя, кВт |
11,0 |
|
Мощность эл./двигателя 2-го шпинделя, кВт |
11,0 |
|
Мощность эл./двигателя 3-го шпинделя, кВт |
11,0 |
|
Мощность эл./двигателя 4-го шпинделя, кВт |
11,0 |
|
Мощность эл./двигателя подачи, кВт |
4,0 |
|
Мощность эл./двигателя подъёма, кВт |
1.1 |
|
Общая мощность станка (округлено), кВт |
50 |
|
Диаметр выходных патрубков аспирации, мм |
Ду 150 |
|
Производительность требуемой аспирации, м3/ч |
4 x 2000 |
|
Габаритные размеры станка, мм |
|
|
- длина |
4300 |
|
- ширина |
1500 |
|
- высота |
2000 |
|
Масса станка, т |
4,6 |
Примечания:
- на нижний суппорт профильные фрезы не устанавливаются
