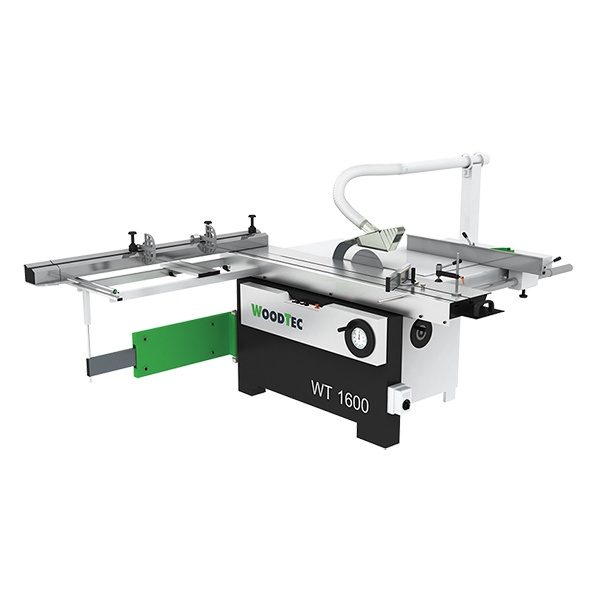

Форматно-раскроечный станок WoodTec 1600

Артикул: -

Длина каретки: 1600 мм
Мощность двигателей: 5+0,75 кВт
Вес: 480 кг

292 625 за 1 шт
Характеристики
Страна
Китай
Производитель
WoodTec
Гарантия
12 месяцев

Длина каретки: 1600 мм
Мощность двигателей: 5,5 + 0,75 кВт
Вес: 480 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наибольшая длина пропила, мм 1600
Размер каретки, мм 1600 х 360
Диаметр основной пилы (посадочный диаметр), мм 305 (30)
Диаметр подрезной пилы (посадочный диаметр), мм 120 (20)
Угол наклона пил, ° 0 ÷ 45
Наибольшая высота пропила основной пилы, мм:
перпендикулярно к плоскости стола / под углом 45°

70 / 45
Частота вращения основной пилы, об/мин 4500 / 5500
Частота вращения подрезной пилы, об/мин 8300
Мощность эл.двигателя основной пилы, кВт 5,5
Мощность эл.двигателя подрезной пилы, кВт 0,75
Максимальная ширина реза по параллельной линейке, мм 1150
Размер рабочего стола, мм 900 х 570
Высота стола, мм 840
Диаметры аспирационных отверстий, мм 120, 60
Вес, кг 480


ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

  • Эксцентриковый прижим - 90 USD
  • Аспирационная установка AirFlow 2350 - 320 USD
  • Аспирационная установка AirFlow 3150 - 370 USD

Выгодные отличия форматно раскроечного станка

  • Единственный компактный станок с роликовой кареткой
  • Мощность двигателей пил: 5,5 + 0,75 кВт
  • Большой форматный стол с телескопической опорой как на «взрослых» станках
  • Станок универсальный с точки зрения раскроя различных материалов, оснащен двумя скоростями вращения пилы 4500 / 5500 об/мин

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

 КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина

Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.

Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.

Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.

Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Роликовая каретка

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки.

Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Способ крепления каретки

Широкие базовые поверхности станины, обработанные за один установ на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.

Защитный кожух пильного диска

Защитный кожух пильного диска с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном.

Поперечная линейка

Торцовочный упор изготовлен из толстостенного алюминиевого профиля, обеспечивает надежность базирования, точность и сохранность установки размеров.

Эксцентриковый прижим и дополнительная линейка

В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов.
