ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель | CK 50x1000 |
Габариты обрабатываемых деталей: | |
Макс. диаметр обработки над станиной, мм | 500 |
Макс. диаметр обработки над суппортом, мм | 280 |
Расстояние между центрами, мм | 1000 |
Станина и направляющие: | |
Тип станины | Монолитная станина из чугуна |
Твердость направляющих станины | HRC 50 |
Ширина станины, мм | 400 |
Направляющие по оси Z | Скольжения |
Направляющие по оси Х | Скольжения |
Система управления и сервоприводы: | |
Стойка управления | Siemens 808D Advanced |
Серводвигатели | Siemens |
Шпиндель: | |
Диаметр отверстия в шпинделе, мм | 82 |
Торец шпинделя | А2-8 |
Конус шпинделя |
Ф90 мм 1:20 |
Патрон, мм | 250 |
Скорость вращения | 150 - 1600 об/мин |
Перемещение и скорость подачи: | |
Ход по оси Х, мм | 350 |
Ход по оси Z, мм | 1000 |
Х,Z ускоренная подача , м/мин | 6/8 |
Инструмент: | |
Тип установки инструмента, мм | 4-х позиционный резцедержатель |
Количество устанавливаемого инструмента |
4 |
Размер инструмента, мм | 25 x 25 |
Задняя бабка | Ручная |
Максимальное перемещение, мм | 150 |
Конус | МТ4 |
Двигатель: | |
Мощность шпинделя, кВт |
11 |
Мощность системы охлаждения, Вт | 120 |
Габаритные размеры: | |
Длина, мм | 2860 |
Ширина, мм | 1600 |
Высота, мм | 1750 |
Вес, кг | 3100 |
Габаритные размеры в упаковке: | |
Длина , мм | 3050 |
Ширина, мм | 1800 |
Высота, мм | 2060 |
Вес, кг | 3450 |
НАЗНАЧЕНИЕ:

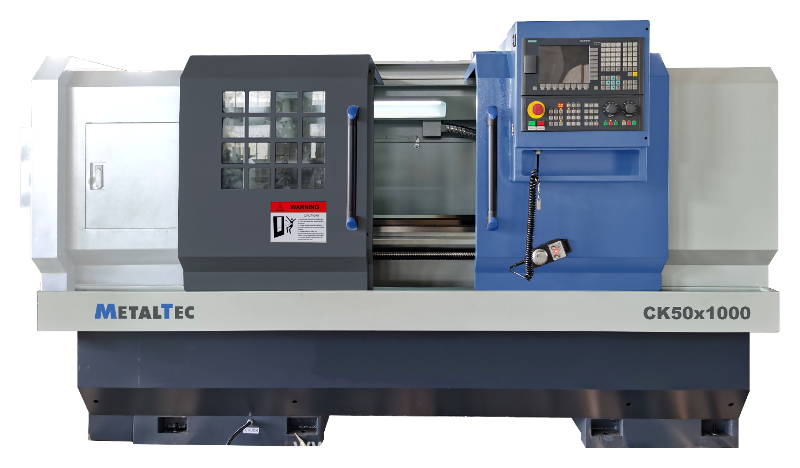

Токарный станок с ЧПУ - MetalTec CK 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
КОМПЛЕКТАЦИЯ:
Тип комплектации | ПРОФИ | ПРОМ |
SINUMERIK 808D Advanced | + | + |
Приводная система SINAMICS | + | + |
Массивная станина из чугуна | + | + |
Направляющие скольжения | + | + |
8-ми позиционная револьверная голова | + | + |
Высокоточный шпиндель | + | + |
Конструкция блока базирования шпинделя | + | + |
Высокоскоростной электродвигатель главного привода | + | + |
Шарико-винтовая передача (класс точности С3) | + | + |
3-х кулачковый зажимной патрон (ручной зажим) | + | + |
Задняя бабка | + | + |
Автоматическая система смазки | + | + |
Гидравлический патрон | - | + |
Револьверная 6-ти позиционная головка | + | + |
Блок приводного инструмента (2+2 или 4+4) | - | - |
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
ПРИВОДНАЯ СИСТЕМА SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
|
|
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|

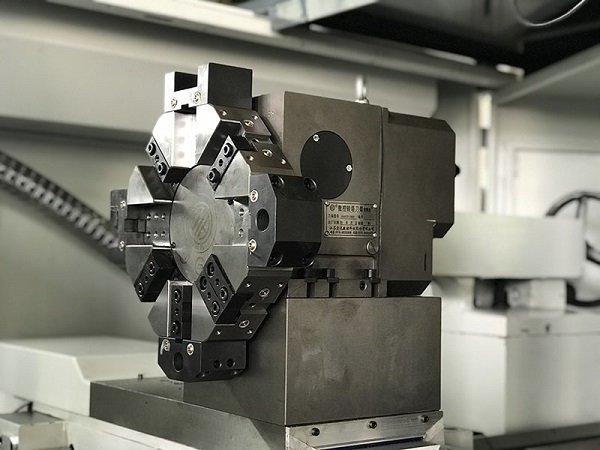

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет - 8 ед. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм и расточными блоками диаметром 32 мм. |
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
|
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
Станок оснащен высокоскоростным надежным двигателем. |
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
|
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
ОПЦИИ:
|
ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
