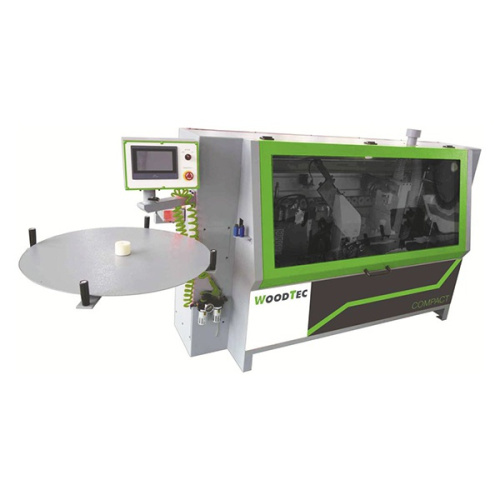

Станок для облицовывания кромок WoodTec Compact

Артикул: -
Скорость подачи: 12,5 м/мин
Толщина кромочного материала: 0,4 - 3 мм
Вес: 700 кг
636 548 за 1 шт
Характеристики
Производитель
WoodTec

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 12 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 x 80
Скорость подачи, м/мин 12,5
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,22
Обороты пил, об/мин 12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм Ø75; Z = 4; R2
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,37
Обороты, об/мин 12 000
Полировальный узел – мощность, кВт 2 х 0,18
Обороты, об/мин 1400
Общая мощность, кВт 5,11
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5
Габаритные размеры
Длина, мм 2750
Ширина, мм 750
Высота, мм 1300
Вес, кг 700

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

  • Аспирационная установка AirFlow 2350 - 320 USD
  • Аспирационная установка AirFlow 3150 - 370 USD

ПРЕИМУЩЕСТВА:

  • Торцовка, фрезеровка, радиусная циклевка и полировка в станке длиной 2,75 м
  • Скорость подачи 12,5 м/мин
  • Пульт управления Touch Screen с подсказками по неисправностям
  • Станок с уникальными опциями, таким как радиусная цикля и предварительный разогрев торца детали

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

CХЕМЫ ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Гильотина 4. Пресс группа
5. Узел 2-х моторной торцовки 6. Чистовой узел фрезерования свесов 7. Узел радиусной циклевки 8. Полировальный узел



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 12,5 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
  • Циклевка радиусная;
  • Полировальный узел 2 х 0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

 КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Клеевой узел

  • Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.

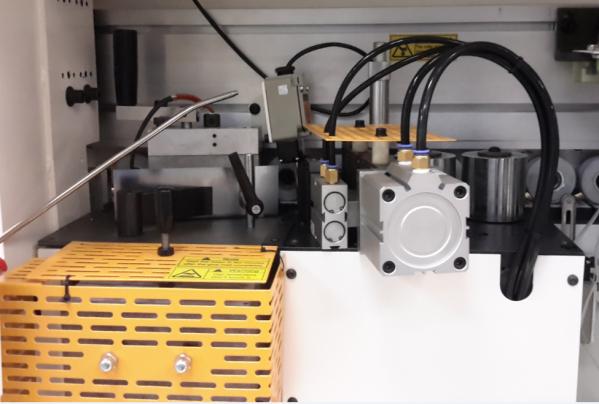

Торцовочный агрегат

  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики;
  • призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

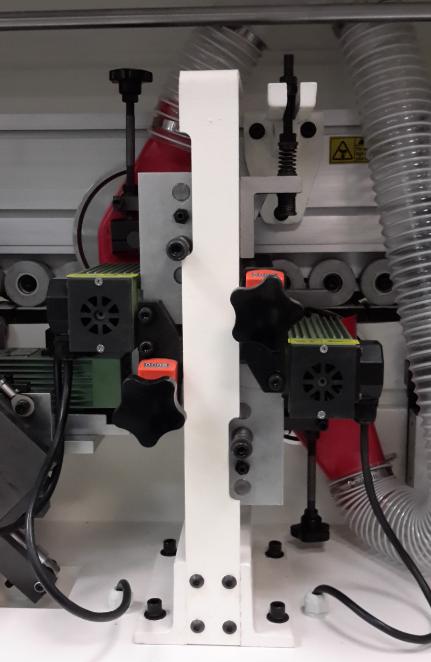

Узел фрезерный снятия свесов

  • Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
  • Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.


ВИДЕО:
