Сечение обрабатываемой детали:
Ø 220 мм / 150 x 150 мм
Угол поворота рамы: 0 - 60°
Размер ленточного полотна: 27 х 0,9 х 2450 мм
Установленная мощность: 1,1 кВт
Вес: 264 кг
Сечение обрабатываемой детали:
Ø 220 мм / 150 x 150 мм
Угол поворота рамы: 0 - 60°
Размер ленточного полотна: 27 х 0,9 х 2450 мм
Установленная мощность: 1,1 кВт
Вес: 264 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель | BS 220 FH |
Мощность двигателя, Вт |
1100 (230 В) 1100 / 590 (380 В) - опционально |
Размеры пильного полотна, мм | 2450 x 27 x 0,9 |
Скорость резания, м/мин |
72 (230 В) 87 (110 В) 72 / 36 (380 В) |
Угол разворота пильной рамы, ° | 0 ~ 45 (60) |
Сечение обрабатываемой детали при – 90°, мм |
● 220 ■ 150 x 150 ▅ 260 x 150 |
Сечение обрабатываемой детали при – 45°, мм |
● 150 ■ 145 x 145 ▅ 150 x 145 |
Сечение обрабатываемой детали при – 60°, мм |
● 90 ■ 85 x 85 ▅ 100 x 85 |
Высота стола, мм | 1045 |
Габаритные размеры (рама): | |
Длина, мм | 1450 |
Ширина, мм | 570 |
Высота, мм | 1040 |
Габаритные размеры (основание): | |
Длина, мм | 830 |
Ширина, мм | 780 |
Высота, мм | 170 |
Вес (нетто), кг | 218 |
Вес (брутто), кг | 264 |
Гарантия: 1 год
НАЗНАЧЕНИЕ:

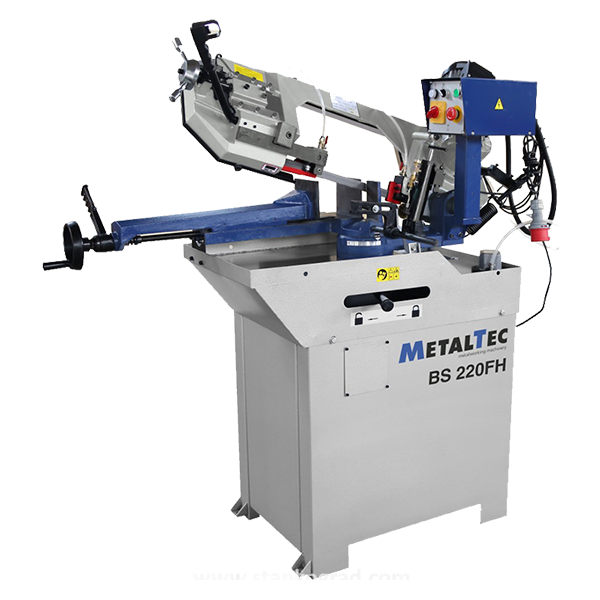

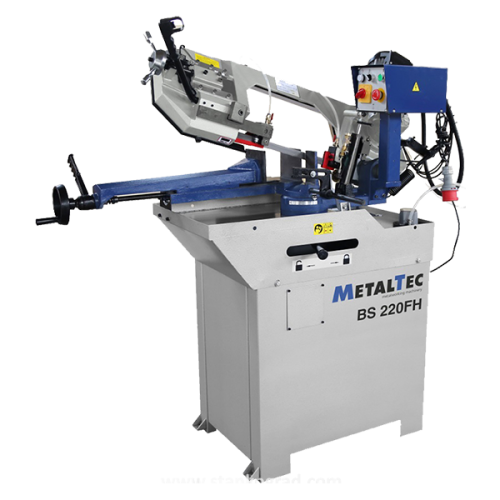

Ленточнопильный станок MetalTec BS 220 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
![]() |
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
![]() |
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
![]() |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
![]() |
СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
![]() |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
![]() |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
