Мощность электрошпинделя
(водяное охлаждение) 11 кВт
Вес: 1100 кг
Мощность электрошпинделя
(водяное охлаждение) 11 кВт
Вес: 1100 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Размеры зоны обработки X и Y, наибольшие, мм | 1600 х 2500 |
| Высота обработки, мм | 50 |
| Инструмент для обработки в комплекте | Осциллирующим нож, тангенциальный инструмент |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный стол (6 зон) |
| Тип электродвигателей перемещения | Сервомоторы 750 Вт |
| Скорость рабочего хода, м/мин | 0 - 70 |
| Скорость холостого хода, м/мин | 0 - 90 |
| Тип редуктора | Планетарный |
| Профильные линейные подшипники | HIWIN |
| Система визуального контроля кромки резки | Автоматическое позиционирование |
| Вакуумный насос | Вихревого типа |
| Система непрерывной подачи материала | Подача и выгрузка материалов |
| Камера позиционирования по меткам | CCD |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 11 |
|
Габаритные размеры в упаковке: |
|
| Длина, мм | 3700 |
| Ширина, мм | 2300 |
| Высота, мм | 1300 |
| Вес брутто, кг | 1100 |
НАЗНАЧЕНИЕ:

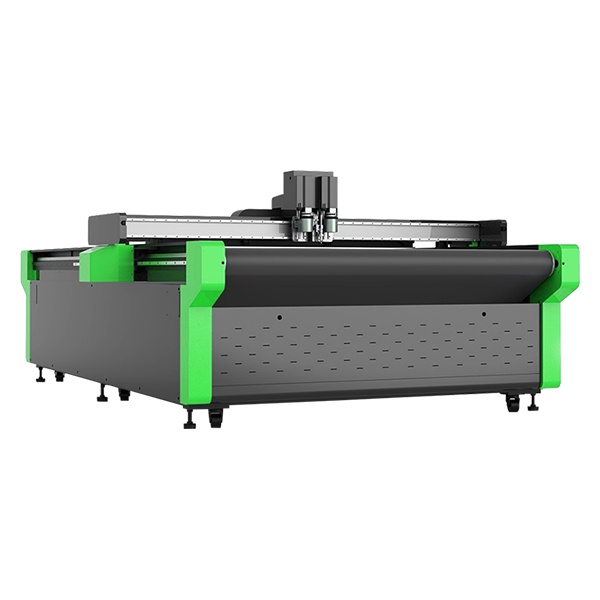

Планшетные плоттеры, представляют собой горизонтальный рабочий стол, по которому перемещается портал с инструментами. Данное оборудование используется для высокоточного вырезания изображений из бумажных, картонных, пленочных, пластиковых, текстильных и других видов листовых и рулонных материалов. Кроме раскроя станок способен выполнять биговку картона, наносить насечки на кожу, резать под углом различные материалы, перфорировать и фрезеровать.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Древесина, композитные материалы, пластики, плитные материалы, ДВП, фанера, полистирол, оргстекло, акрил, кожа, ткань, картон, резина, бумага.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Производство упаковки:

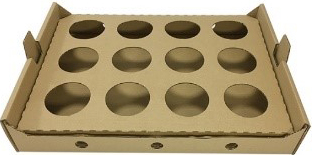

- Упаковка с печатью и без, POS-дисплеи, ложементы, штампы, индивидуальная упаковка, транспортировочная упаковка, различные дизайнерские картонные упаковки, шоубоксы, оригинальные самосборные коробки и прочее.
Реклама и графика:
- Наружная реклама, дисплеи, вывески, автомобильная графика, рекламные конструкции/стенды, светящиеся короба/знаки, полки магазина, стикеры, напольная графика.
Раскрой кожи:
- Обувь, сумки, кошельки, ремни, перчатки, лекала для одежды, декоративные элементы для мебели, автомобильные сиденья, чехлы для самолетов, товары для спорта.
Технический текстиль:
- Интерьер автомобилей, солнцезащитные шторы, занавески, рулонные шторы, шатры, палатки, строительная облицовка, натяжные потолки, защита от протечек на трубы, водные матрасы, костюмы для водолазов, рюкзаки, флаги и прочее.
Ремонт и отделка:
- Резка изделий из сотового поликарбоната, сэндвич панелей ПВХ, изготовление различных декоративных элементов. Резка любых нестандартных форм, различные углы, соединения шип-паз, сгиб вдоль или поперек сотовой структуры.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки. |
|
МОДУЛЬ С ОСЦИЛЛИРУЮЩИМ НОЖОМ Вибро-нож, совершающий пилообразные движения вверх-вниз во время резки материала. Осциллирующий тангенциальный нож предназначен для раскроя картона, гофрокартона, вспененных материалов. Головка осциллирующего ножа оснащена прижимом материала, предотвращающая подъем материала от стола в процессе резки. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью. Регулируемая частота осцилляции, толщина лезвия 0,63 / 1 мм. |
|
ТАНГЕНЦИАЛЬНЫЙ ИНСТРУМЕНТ Тангенциальный инструмент - этот инструмент так же устанавливается в поворотный модуль, но не обладает осцилляцией. В основном он используется для резки более простых материалов, например плёнок или мягких пластиков, а также кожи, картона небольшой толщины до 10 мм. |
|

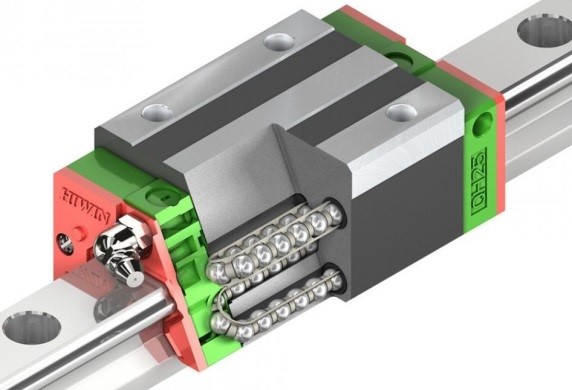

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель. |
|

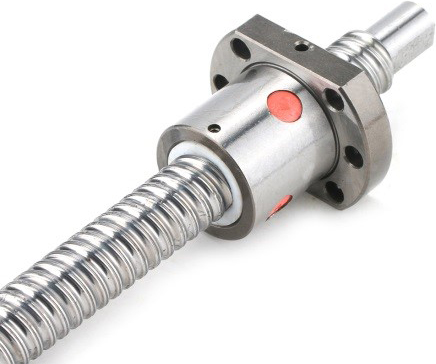

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта. |
|

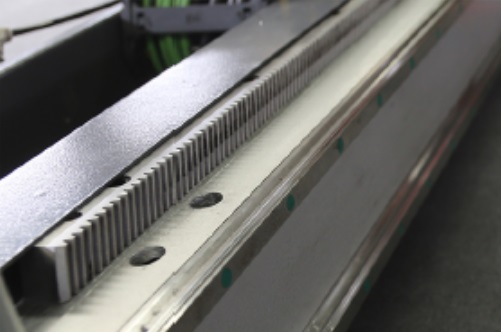

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки. |
|
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ Алюминиевый рабочий стол, покрытый износостойкой фибротканью позволяет надёжно закреплять материал при помощь вакуумной системы. |
|

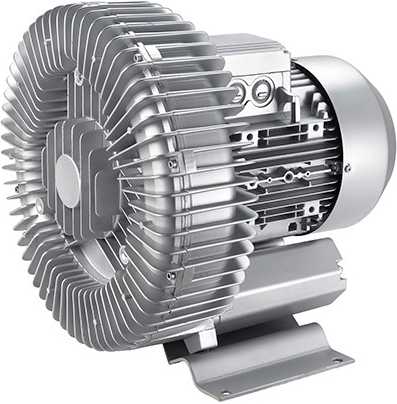

ВИХРЕВОЙ ВАКУУМНЫЙ НАСОС 5,5 КВТ Вакуумные столы помогают работе на станках с ЧПУ во множестве случаев, надежно удерживая заготовки во время обработки, не давая воздействию инструмента сдвинуть деталь и исключая необходимость в фиксации ее саморезами или струбцинами. |
|
СЕРВОДВИГАТЕЛИ 750 ВТ Серводвигатели обладают бесшумностью и плавностью работы. Это надежные и безотказные изделия. Они обладают высокой энергоэффективностью. Потребляемая мощность сервопривода пропорциональна нагрузке на валу. Наличие обратной связи обеспечивает точной информацией о повороте вала в любой момент времени. |
|

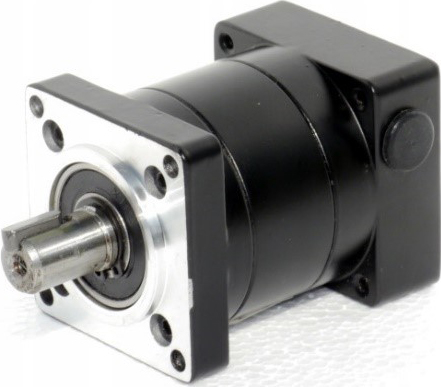

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач. |
|
КАМЕРА СКАНИРОВАНИЯ МАТЕРИАЛА Встроенная цифровая камера, расположенная рядом с инструментом, сканирует изображенные на материале объекты и передает их на экран монитора компьютера. Оператор выбирает необходимый ему объект и устанавливает (корректирует) параметры резки. Далее, при запуске процесса, обрабатываются все объекты, соответствующие заданным ранее контурам изображения, используя при этом параметры, установленные оператором станка. |
|
СИСТЕМА НЕПРЕРЫВНОЙ ПОДАЧИ МАТЕРИАЛА Ленточный конвейер позволяет загружать материалы в непрерывном режиме, эффективно выполнять задания с протяжкой, осуществлять сбор готовой продукции в условиях потока, обрабатывать не только листовые, но и рулонные материалы. Конвейерная система – прекрасное решение для сокращения трудозатрат и повышения производительности. |

|

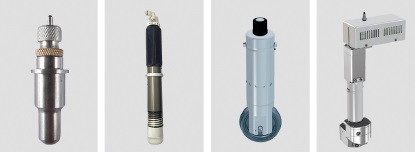

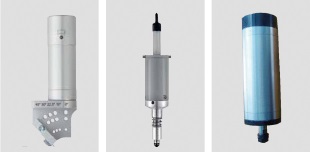

ДОПОЛНИТЕЛЬНЫЙ ИНСТРУМЕНТ (ОПЦИИ) Биговочный модуль - предназначен для нанесения бига по заданным векторам в местах будущего сгиба коробок. Прокатываясь по месту будущего сгиба, биговочное колесо продавливает материал, образуя в этом месте биг. Модуль V-образной резки - функция для резки продукции под углом 45 градусов для производства сложных образцов коробок, рекламных коробов и много другого. V-образный нож (поддерживает различные углы реза: 45, 30, 22,5, 15, 0). Модуль для фрезерования - высокоскоростной фрезерный шпиндель, который дает возможность работать с толстыми листовыми материалами, такими как пластик и акрил, осуществляя раскрой и выборку. |
КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Модуль с осциллирующим ножом | 1 | Толщина лезвия 0,63 / 1 мм |
| 2 | Тангенциальный инструмент | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Камера сканирования материала | 1 | CCD |
| 5 | Планетарные редукторы | 5 | |
| 6 | Вакуумный стол (6 зоны) покрытый износостойкой фибротканью | 1 | |
| 7 | Сервомоторы осевого перемещения | 5 | 750 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Система визуального контроля кромки материала | 1 | Автоматическое позиционирование |
| 12 | Вихревой вакуумный насос | 1 | 5,5 кВт |
| 13 | Система непрерывной подачи материала | 1 | Ленточный конвейер |
| 14 | Программное обеспечение | 1 | |
| 15 | Руководство пользователя | 1 | на русском языке |
