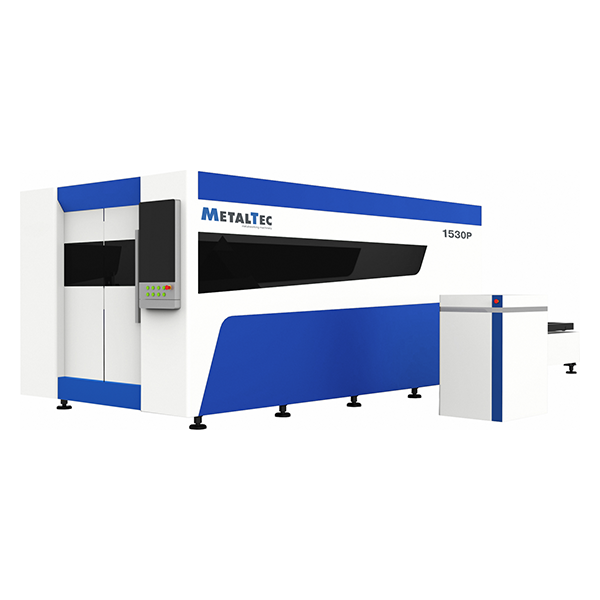

Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 - 6000W)
9 446 220 ₽
Размеры рабочего стола: 1500 х 3000 мм
Максимальная толщина резки: 25 мм
Вес: 5500 кг
Подробности
Максимальная толщина резки: 25 мм
Вес: 5500 кг
Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 - 6000W)
9 446 220 ₽
Размеры рабочего стола: 1500 х 3000 мм
Максимальная толщина резки: 25 мм
Вес: 5500 кг Технические характеристики
Максимальная толщина резки: 25 мм
Вес: 5500 кг Технические характеристики
| Рабочая зона (X x Y), мм | 1500 x 3000 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools (Автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 2000 - 6000 |
| Длина волны лазера | 1070 nm |
| Срок работы лазера, ч | 100 000 |
| Вид охлаждения | Чиллер HAN LI |
| Направляющие по осям X, Y, Z | HIWIN - 30 мм (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатыe рейки YYC (Тайвань) |
| Передача по оси Z | Шарико-винтовая пара TBI |
| Двигатели по оси X | Японский серводвигатель YASKAWA 1,8 кВт |
| Двигатели по оси Y | Японский серводвигатель YASKAWA 0,85 кВт |
| Двигатель по оси Z | Японский серводвигатель YASKAWA 0,4 кВт |
| Редуктор | NIDEC-SHIMPO (Япония) |
| Пневматические элементы | SMC (Япония) / SCHNEIDER (Франция) |
| Элетрокомпоненты | Оmron (Япония) |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная толщина резки, мм |
Нержавеющая сталь – 16 Углеродистая сталь – 25 |
| Максимальная скорость резки, м/мин | 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Минимальная ширина резки, мм | 0,12 |
| Напряжение (источник), В | 220 |
| Напряжение (станок), В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Габаритные размеры: | |
| Длина, мм | 4748 |
| Ширина, мм | 2815 |
| Высота, мм | 2153 |
| Вес, кг | 5500 |

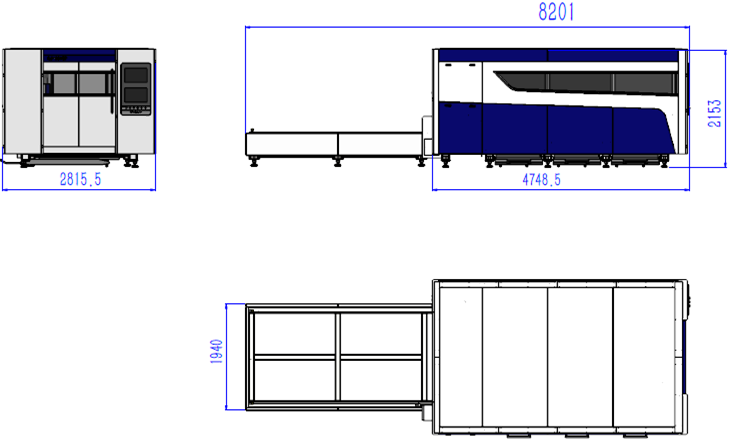

ГАБАРИТНЫЕ РАЗМЕРЫ:
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Raycus 2000 Вт
- Raycus 3300 Вт - 33000 USD
- Raycus 4000 Вт - 52000 USD
- Raycus 6000 Вт - 161000 USD
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530P (2000 - 6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Оптоволоконный лазер MetalTec 1530 – механическая часть | 1 шт. | |
| 2 | Источник | 1 шт. | Raycus |
| 3 | Серводвигатели | 4 шт. | YASKAWA |
| 4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | CYPCUT |
| 5 | Система регулировки высоты заготовки BCS 100 | 1 шт. | |
| 6 | Лазерная режущая голова | 1 шт. | Raytools (Автофокус) |
| 7 | Чиллер | 1 шт. | HAN LI |
| 8 | Беспроводной пульт управления | 1 шт. | |
| 9 | Автоматическая система смазки | 1 шт. | |
| 10 | ЗИП | 1 компл. | |
| 11 | Кабинетная защита зоны обработки | 1 шт. | |
| 12 | Сменный стол | 1 шт. | |
| 13 | Вытяжная вентиляция | 1 шт. | |
| 14 | Стабилизатор 20 кВт | 1 шт. | |
| 15 |
Комплект инструмента для обслуживания (Сопло - 10 шт., зеркало защитное - 6 шт., керамическая проставка - 4 шт.) |
1 шт. |
ОСОБЕННОСТИ СТАНКА:
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

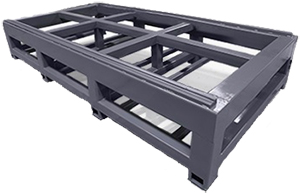

ЧУГУННАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку. Чугунная станина имеет высокую прочность и вес, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|

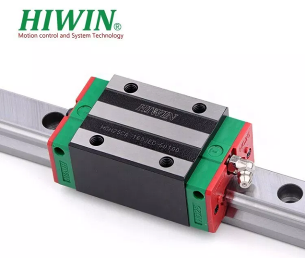

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|

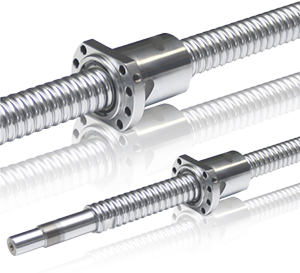

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

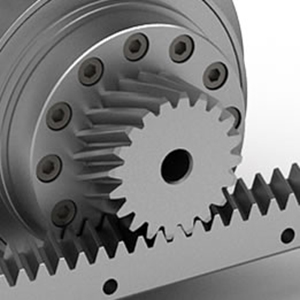

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|

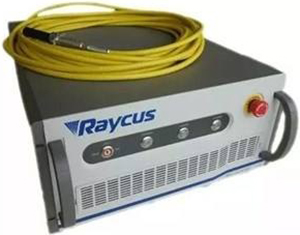

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG» Мощность (2000 – 6000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт |
|
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
|

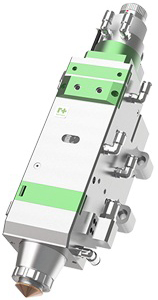

РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
АВТОМАТИЧЕСКИЕ СМЕННЫЕ СТОЛЫ Наличие сменного стола, обеспечивает увеличение производительности в несколько раз, и позволяет выполнять резку практически без остановки. Смена происходит в автоматическом режиме. |
|

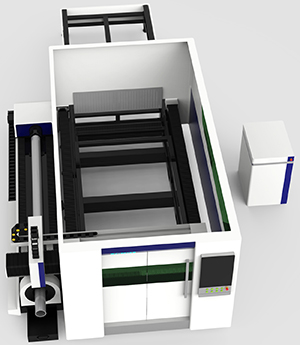

КАБИНЕТНАЯ ЗАЩИТА Защитная кабина с встроенной системой аспирации, нейтрализует металлическую пыль и газ. Тем самым защищая оператора и персонал производства от воздействия излучения и возникающих под действием температуры вредных газообразных веществ. |
|

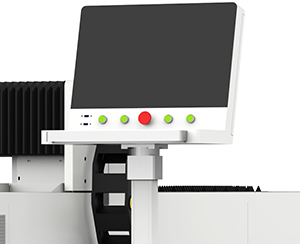

СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|

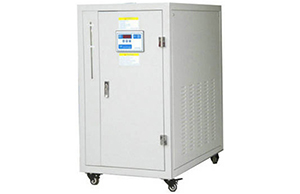

ЧИЛЛЕР HANLI Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
|

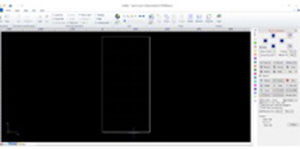

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
|

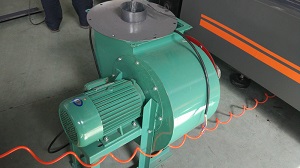

АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
