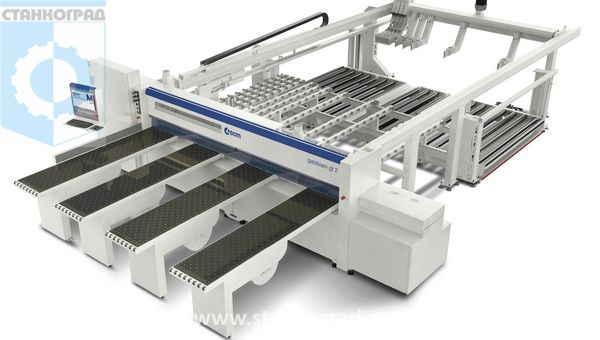

Автоматический центр пакетного раскроя с ЧПУ SCM Gabbiani gt 2 130 (38)
- Вылет пильного диска : 128 мм
- Длина пропила/глубина загрузки : 3800/3200 мм
- Макс. скорость пильной каретки/толкателя : 150/80м/мин
- Мощность двигателя основной/подрезной пил : 15/1,8 кВт
- Тип загрузки : задняя автоматическая
Автоматический центр пакетного раскроя с ЧПУ SCM Gabbiani gt 2 130 (38)
Передовой станок с полным набором базового оборудования для достижения наилучшего соотношения цена-производительность. Скорость, точность, гибкость и высокая производительность — вот основные качества, выделяющие gabbiani gt 2 среди других моделей. Этот станок создан для достижения максимальной производительности при организации производства по схеме "just-in-time". Благодаря большому выбору дополнительных опций он может также использоваться для раскроя пластмасс, акриловых и синтетических плит.
Технические характеристики
| ОБЩИЕ ДАННЫЕ | ||
| Высота пропила | мм | 128 |
| Высота положения рабочего стола | мм | 90 |
| Число захватов в базовой комплектации | 6 (7 для варианта исполнения 4500) (из которых 3 фронтальных выравнивателя) | |
| Общее число захватов для варианта исполнения 32/38/45 | 10 / 11 / 12 | |
| Макс. ширина раскрытия захватов | мм | 125 |
| Общее число захватов для варианта исполнения 32/38/45 с опциональным устройством FlexCut 1/S (в состав устройства входит один трехпальцевый захват) |
9 / 10 / 11 (Базовое) 11 / 12 / 13 (Полное) |
|
| Общее число захватов для варианта исполнения 32/38/45 с опциональным устройством FlexCut 1/D (в состав устройства входят два двухпальцевых захвата) |
10/11/12 (Базовое) 12/13/14 (Полное) |
|
| РАЗМЕРЫ ЗАГРУЗОЧНОЙ ПЛАТФОРМЫ | ||
| Вариант исполнения 32 | мм | 3200x1850 (опц. 3200x2440) |
| Вариант исполнения 38 | мм | 3800x1850 (опц. 3800x2440) |
| Вариант исполнения 45 | мм | 4500x2440 |
| ХАРАКТЕРИСТИКИ БАЛОЧНОЙ ПЛАТФОРМЫ ЗАГРУЗКИ ПЛИТ-Базовое исполнение | ||
| Макс. высота штабеля | мм | 600 |
| Макс. грузоподъемность | Кг | 6500 |
| Скорость подъема/спуска | м/мин | 0,75 |
| Мин. размеры загружаемых плит | мм | 1500x600 |
| Макс. размеры загружаемых плит для вариантов исполнения 32/38/45 | мм | 3200x1850-3800x1850-4500x2440 |
| Мин. толщина загружаемых плит | мм | 10 |
| СКОРОСТЬ КООРДИНАТНЫХ ПЕРЕМЕЩЕНИЙ | ||
|
Скорость пильной каретки (с бесступенчатой регулировкой) |
м/мин | 0-150 |
|
Скорость толкателя (с бесступенчатой регулировкой) (**) |
м/мин | 80 |
| ОСНОВНАЯ ПИЛА | ||
|
Мощность двигателя – 100 Гц (пуск звезда/треугольник) |
кВт (л.с.) | 15 (20) |
| Скорость вращения | об/мин |
мин. 1300 макс. 4250 |
| Диаметр основной пилы | мм | 430 |
| Диаметр вала | мм | 80 |
| ПОДРЕЗНАЯ ПИЛА | ||
| Мощность двигателя – 50 Гц | кВт (л.с.) | 1,8 (2,5) |
| Скорость вращения – 50 Гц | об/мин | 6350 |
| Диаметр подрезной пилы | мм | 200 |
| Диаметр вала подрезной пилы | мм | 80 |
| УСТАНОВОЧНЫЕ ХАРАКТЕРИСТИКИ | ||
| Установленная мощность | кВт | 19÷25 |
| Напряжение питания станка в базовом варианте исполнения | Европа (400 В / 50 Гц) | |
| Расход сжатого воздуха | нл/мин | 300 |
| Требуемое пневматическое давление | бар | 7 |
| Производительность аспирации | м3/ч | 5200 |
| Скорость потока воздуха в системе аспирации | м/с | 28 |
| Диаметр аспирационных патрубков | мм | 3x120 + 1x150 |
Преимущества
- УСТРОЙСТВО HI-TRONIC: высокие технологии для пильной каретки.
Высочайшее качество реза, скорость и точность раскроя благодаря полностью электронному управлению положением пил. Патент SCM.
- FLEXCUT 1/D и 1/S: больше резов за меньшее время. Высокая эффективность благодаря использованию двух толкателей с полностью независимым рабочим ходом. Значительное сокращение длительности рабочего цикла благодаря одновременному раскрою нескольких полос с различающимся расположением резов.
В варианте исполнения 1/S узел комплектуется одинарным захватом, позволяющим реализовать раскрой по двум координатным осям с минимальными инвестициями в оборудование.
Максимальная гибкость в варианте исполнения 1/D: подвижный узел оснащается двумя группами захватов, одна из которых может отводиться в нерабочее положение, что значительно расширяет диапазон ширины захватываемых полос.
- ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ И ЛИНЕЙНЫЕ ПОДШИПНИКИ С ЦИРКУЛЯЦИЕЙ ШАРИКОВ: максимальная прямолинейность движения, минимальное трение.
Увеличение производительности раскроя за счет повышения скорости рабочей подачи (100 м/мин для одного листа и 50 м/мин для пакета) и обратного хода (до 170 м/мин).
Централизованная смазка с системой самопроверки полностью устраняет необходимость в обслуживании линейных подшипников.
- ЗАГРУЗОЧНАЯ ПЛАТФОРМА: прочность и точность имеют значение
Подъем загрузочной платформы осуществляется по 4-х трапециоидальным винтам, что позволяет максимально эффективно использовать платформу для загрузки любых материалов любого форматов. При этом гарантируется абсолютная параллельность подъема платформы, что исключает её перекос и, как следствие, остановку станка, влияющую на производительность.
