64 000 USD
60 000 USD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель | 1530 F (2000W) |
Рабочая зона (X x Y), мм | 1530 x 3050 |
Тип лазера | Оптоволоконный лазер |
Режущая голова | Raytools BM110 |
Производитель лазера | Raycus |
Мощность лазера, Вт | 2000 |
Длина волны лазера, нм | 1070 |
Срок работы лазера, ч | 100 000 |
Вид охлаждения | Чиллер S&A (Китай) |
Направляющие по осям X, Y, Z, мм | HIWIN (Тайвань) - 25 (квадратного сечения) |
Передача по осям X, Y | Шестерня – рейка LEITESEN (Тайвань) |
Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
Двигатели по осям X, Y, кВт | Серводвигатель FUJI 0,85 (Япония) |
Двигатель по оси Z , кВт | Серводвигатель FUJI 0,4 (Япония) |
Датчик высоты | Автоматический - BCS 100V.3 |
Система управления | CypCut (FSCUT2000) |
Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
Смазка | Централизованная система смазки |
Максимальная скорость резки, м/мин | До 30 |
Максимальная скорость холостого хода, м/мин | До 100 |
Редуктор | MOTOREDUCER (Франция) |
Пневматические элементы | SMC/AirTac(Япония) |
Элетрокомпоненты | SCHNEIDER (Франция) |
Ускорение | до 1G |
Точность позиционирования, мм | ± 0,03 |
Точность повторного позиционирования, мм | ± 0,02 |
Минимальная ширина резки, мм | 0,12 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Гарантия на лазерный источник | 2 года |
Гарантия на станок | 2 года |
Габаритные размеры (оборудование в сборе): | |
Длина, мм | 4700 |
Ширина, мм | 2200 |
Высота, мм | 1600 |
Вес (в сборе), кг | 3000 |
НАЗНАЧЕНИЕ:

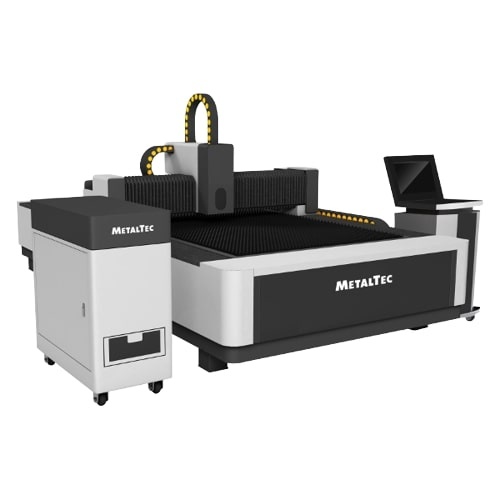

Лазерный станок MetalTec 1530 F (2000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Кол-во, шт. | Примечание |
1 | Оптоволоконный лазер MetalTec 1530F – механическая часть | 1 шт. | |
2 | Источник | 1 шт. | Raycus |
3 | Серводвигатели | 4 шт. | FUJI |
4 | Редуктор | 1 компл. | MOTOREDUCER (Франция) |
5 | Отдельная стойка управления с ЖК-дисплеем и ПК | 1 комп. | В комплекте |
6 | Система управления лазерной резкой | 1 комп. | CYPCUT |
7 | Датчик отслеживания высоты до поверхности листа | 1 шт. | BCS 100 V.3 (автономный) |
8 | Лазерная режущая голова с функцией Автофокусировки | 1 шт. | Raytools BM110 (a-focus) |
9 | Система безопасности при падении давления газа | 1 шт. | Автоматический датчик давления |
10 | Чиллер | 1 шт. | CW |
11 | Беспроводной пульт управления | 1 шт. | В комплекте |
12 | Автоматическая система смазки | 1 шт. | Установлена |
13 | Система пылеудаления | 1 шт. | 380 V / 50 Hz / 550 w / 2900 RPM |
14 | Металлические гофры по оси Y | 2 шт. | Установлены |
15 | Датчик безопасности при падении давления рабочего газа | 1 комп. | Установлен |
16 | Стабилизатор напряжения (20 kVa / 220 V) | 1 шт. | В комплекте |
17 | Электромагнитный клапан | 1 комп. | AIRTac (Тайвань) |
18 | Пропорциональный клапан | 1 комп. | SMC (Япония) |
ОСОБЕННОСТИ СТАНКА:
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ) Преимущества планетарного редуктора:
|
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,85 кВт Двигатель по оси Z – 0,4 кВт |
|
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT110 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
|
|
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
|
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 1000 Вт – 20kva 1500 Вт – 30kVa 2000 Вт – 30kVa Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети. |
