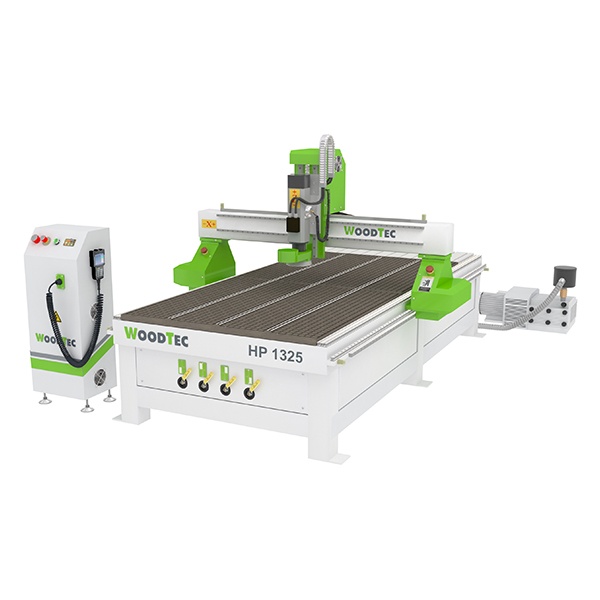

Мощность электрошпинделя
(воздушное охлаждение): 9 кВт
Вес: 1700 кг
15 550 USD
15 500 USD
Размер обработки: 1300 х 2500 х 300 мм
Мощность электрошпинделя
(воздушное охлаждение): 9 кВт
Вес: 1700 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размеры зоны обработки X и Y, наибольшие, мм | 1300 х 2500 |
Перемещение шпинделя по оси Z, мм | 300 |
Система смены инструмента | Полуавтоматическая |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола | Вакуумный и механический с «Т»-пазами крепления 4 зоны |
Тип электродвигателей перемещения | Сервогибридные |
Скорость рабочего хода, м/мин | 0 – 15 |
Скорость холостого хода, м/мин | 0 – 25 |
Частота вращения шпинделя, об/мин | 0 – 18 000 |
Мощность шпинделя, кВт | 9 |
Тип охлаждения шпинделя | воздушное |
Тип цанги | ER32 |
Посадочный диаметр инструмента (наибольший), мм | 20 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 20 |
Габаритные размеры станка в упаковке | |
Длина, мм | 3100 |
Ширина, мм | 1600 |
Высота, мм | 1430 |
Вес, кг | 1700 |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Без насоса - (механическое крепление)
- Вихревой вакуумный насос 5,5 кВт - 1250 USD
- Вихревой вакуумный насос 7,5 кВт - 1350 USD
- Роторно-пластинчатый вакуумный насос (Китай) - 2200 USD
НАЗНАЧЕНИЕ:
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

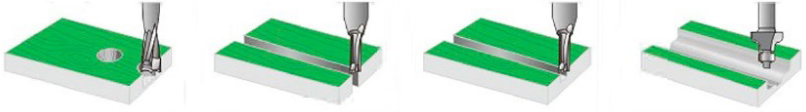

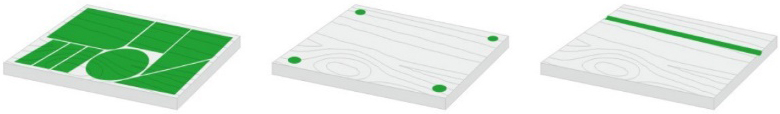

СХЕМА ОБРАБОТКИ:
КОМПЛЕКТАЦИЯ:
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 9 кВт 18 000 об/мин |
2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
3 | Шкаф с электрокомпонентами станка | 1 | |
4 | Ручной пульт управления станком WEIHONG | 1 | NK105 G3 |
5 | Датчик измерения и калибровки инструмента | 1 | |
6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | 2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция) |
7 | Серво-гибридные двигатели | 4 | LeadShine |
8 | Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) | 3 |
|
9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
10 | Шарико-винтовая передача по оси Z | 1 | |
11 | Набор патронов для автоматической смены инструментов (комплект) | 1 | ISO30 |
12 | Набор цанг, фиксация гайкой (комплект) | 1 | Цанга ER32 |
13 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
14 | Набор гаечных ключей для обслуживания станка | 1 | |
15 | Струбцина для механического крепления деталей (комплект) | 1 | |
16 | Ящик с ЗИП | 1 | |
17 | Аспирационный кожух на шпиндель | 1 | |
18 | Программное обеспечение | 1 | на русском языке |
19 | Руководство пользователя | 1 | на русском языке |
20 | Комплект воздуховодов | 1 | |
21 | Компрессор | 1 | |
21 | Пылеулавливающий агрегат | 1 | 3 кВт |
ОБЛАСТЬ ПРИМЕНЕНИЯ
МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
ОТДЕЛКА ЭКСТЕРЬЕРОВ:
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
ПРОИЗВОДСТВО ДВЕРЕЙ:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.
МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
РЕКЛАМА:
- самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

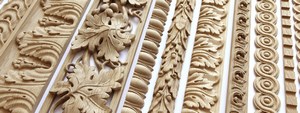

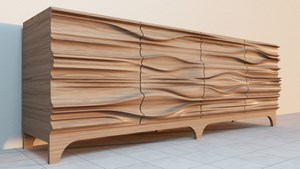

Массив древесины

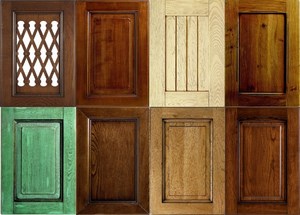

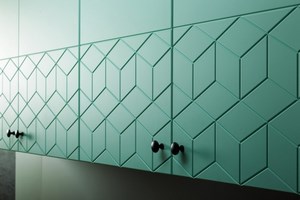

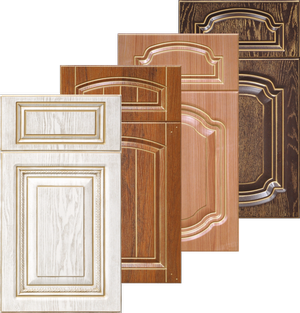

Фасады

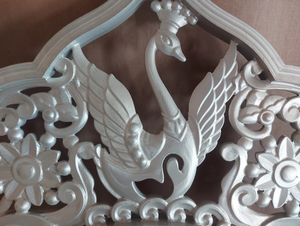

Различные пластики, ПВХ, акрил и другие материалы

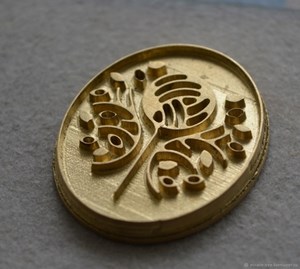

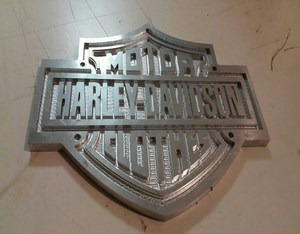

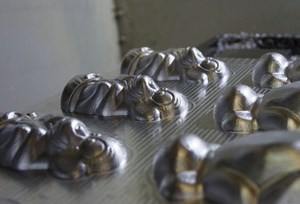

Цветные металлы
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|

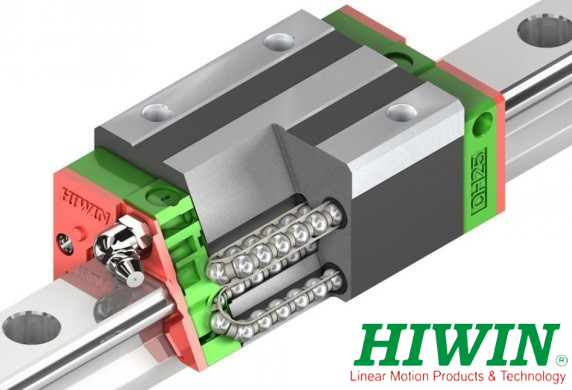

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты. |
|

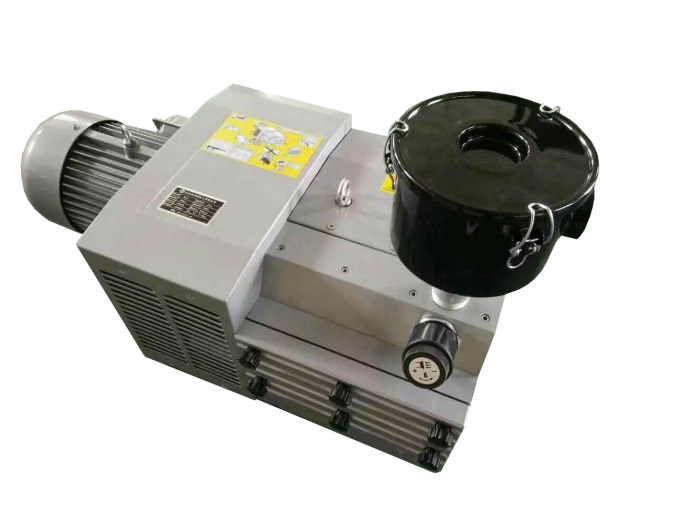

ВАКУУМНЫЙ НАСОС РОТОРНО-ПЛАСТИНЧАТОГО ТИПА (ОПЦИЯ) В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м³ /час. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). |
|

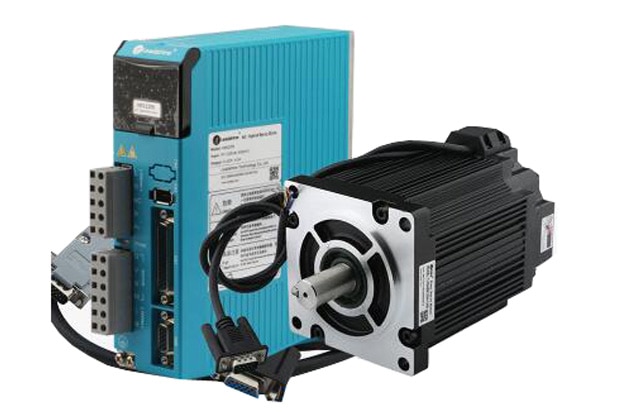

СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок. |
|

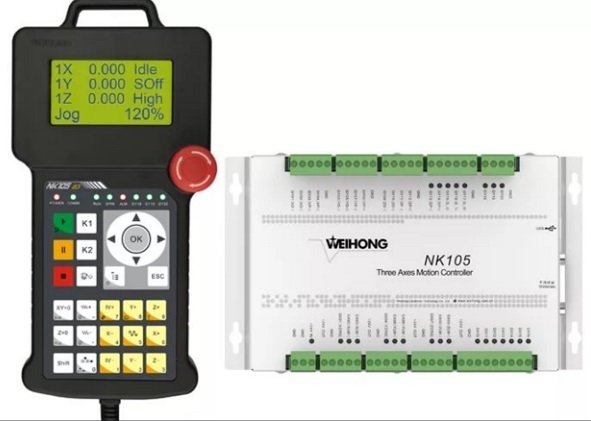

ПУЛЬТ УПРАВЛЕНИЯ (WEIHONG NK105G3) На всех станках с автоматической и полуавтоматической сменой инструмента мы заменили стандартные DSP - пульты NK105G2 на NK105G3 которая является специализированной, а поэтому более удобной для работы на станках, где требуется прописывание рабочих инструментов. |
|

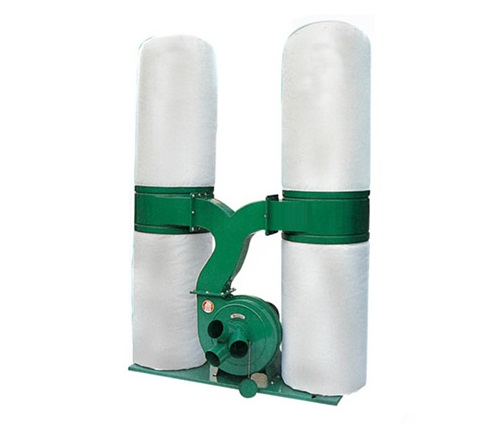

АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ArtCAM С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое. |
