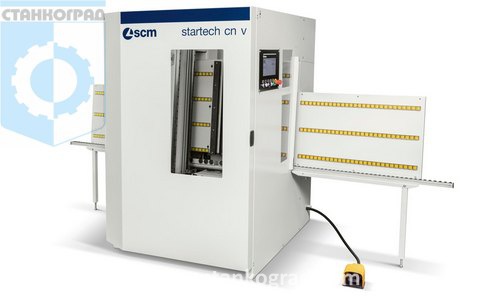

Сверлильно-присадочный станок с ЧПУ SCM STARTECH CN V

Артикул: -
  • Максимальный размер обрабатываемой панели X-Y- Z мм 3050 x 800 x 50
  • Минимальный размер обрабатываемой панели X-Y-Z мм 300 x 90 x 10
  • Рабочая зона, Сверление/Пропилы, мм 0 x 800/0 x 800
  • Ход по оси X мм 750
  • Макс. скорость по осям X-Y м/мин 25


1 841 551 за 1 шт
Характеристики
Страна
Италия
Производитель
SCM
Универсальный сверлильно-присадочный станок с ЧПУ и пазовой пилой

Технические данные

Технические характеристики   Startech cn V
ОСИ
Максимальный размер обрабатываемой панели X-Y- Z мм 3050 x 800 x 50
Минимальный размер обрабатываемой панели X-Y-Z мм 300 x 90 x 10
Рабочая зона, Сверление/Пропилы, мм 0 x 800/0 x 800
Ход по оси X мм 750
Макс. скорость по осям X-Y м/мин 25
СВЕРЛИЛЬНАЯ ГОЛОВА
Вертикальные шпиндели   7 (4 по X и 4 по Y, из которых один общий)
Количество горизонтальных шпинделей (по оси Y)   2 (1+1)
Количество горизонтальных шпинделей (по оси X)   1
Фиксированная встроенная пила с возможностью производить пропилы по направлению   X
Диаметр пилы мм 100
Толщина пилы, макс. мм 5
Мощность двигателя кВт (л.с.) 1,5 (2)
Скорость вращения шпинделей об/мин. 3350
Скорость вращения пилы об/мин. 4300
УСТАНОВОЧНЫЕ ДАННЫЕ
Питание В (Гц) 380 / 400 (50 / 60)
Установленная мощность кВА 4,5
Давление воздуха бар 6
Расход сжатого воздуха Нл/мин. 90
Расход воздуха аспирации м3/ч 1200
Скорость потока аспирации м/с 20
Диаметр аспирационного патрубка мм 80+80


Основные преимущества

  • ПРОСТОЙ И ГИБКИЙ: никакой необходимости во вмешательстве оператора для оснащения рабочего стола, что позволяет производить сверления и резку пилой.
  • КОМПАКТНОСТЬ: очень малые габариты станка.
  • ВЫСОКИЕ ХАРАКТЕРИСТИКИ: простота использования и характеристики высшего уровня.
