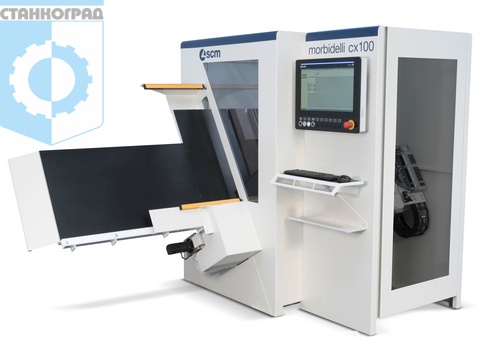

Сверлильный центр с ЧПУ SCM Morbidelli CX100

Артикул: -
  • Назначение : Сверление и пазование щитовых деталей.
  • Занимаемая площадь : 8 м2.
  • Управляемый ЧПУ боковой упор : Возможность сверления зашкантованных и криволинейных деталей.
  • Группа сверления : F18L (8000об/мин) Ro.AX
  • Тип выгрузки : Ручная
5 226 983 за 1 шт
Характеристики
Страна
Италия
Производитель
SCM

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КООРДИНАТНЫЕ ОСИ
Макс. длина заготовки мм 3.050
Мин. длина заготовки мм 200
Макс. ширина заготовки* мм 900
Мин. ширина заготовки мм 70
Макс. толщина заготовки мм 60
Мин. толщина заготовки мм 10
Макс. скорость по оси X м/мин 40
Макс. скорость по оси Y м/мин 40
СВЕРЛИЛЬНАЯ ГОЛОВА RO.AX
Вертикальные шпиндели шт. 12 (7X-5Y)
Горизонтальные шпиндели шт. 2+2 (X) 2(Y)
Мощность двигателя шпинделей кВт (л.с.) 2,2 (3)
Частота вращения шпинделей (опция) об/мин 4.000 (3000-8000)
Встроенная пазовая пила (направление)   X
Макс. диаметр пазовой пилы мм 120
Частота вращения пазовой пилы об/мин 5.000
ЭЛЕКТРОШПИНДЕЛЬ (опция)
Мощность двигателя кВт 5,5
Макс. частота вращения об/мин 18.000
Магазин смены инструмента   manuale
Макс. диаметр инструмента мм 20
УСТАНОВОЧНЫЕ ПАРАМЕТРЫ
Расход сжатого воздуха л/цикл 450
Производительность системы аспирации м3/ч 1900+550 (+300 SR)
Скорость вытяжки воздуха м/с 30
Установленная мощность кВт А. 17 (vers. s) -  21 (vers. SR)
Диаметр вытяжного отверстия мм 150+80 (+60 SR)
Масса кг 1.350


Преимущества

  • Сверление сверху - отличный результат.  Верхнее всерление позволяет взять за основу внешнюю часть панели, что скрывает недостатки, таким образом, возможные недостатки панели будут всегда находиться внутри бокса.
  • Сверление и установка шкантов: полный цикл обработки. Стоп потерям времени на перемещение панелей в цеху, благодаря возможности установки шкантов прямо на станке.
  • Автоматическое считывание длины панели: отличное качество стыков. Любое различие между реальное длинной панели и длиной занесенной в программу удаляется при помощи лазерного устройства считывания, что позволяет наилучшим образом выравнять панель.


Всю необходимую информацию Вы можете уточнить, позвонив на бесплатный номер
8 800 250 8 468 доб.222 или доб.666
