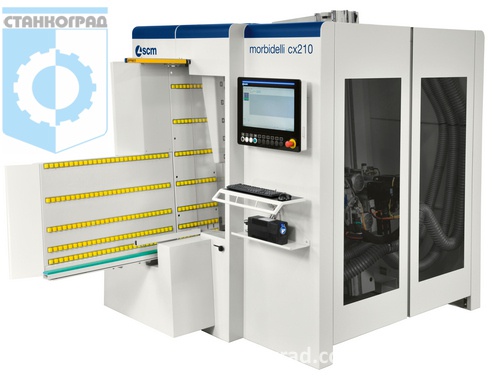

Сверлильный центр с ЧПУ SCM Morbidelli CX210

Артикул: -
  • Макс. размеры детали мм : 3050x1300x95
  • Мин. размеры детали  мм : 200x50x8
  • Сверлильные головы шт : 1
  • Независимые вертикальные шпиндели шт : 21
  • Независимые горизонтальные шпиндели в направлении X шт : 6
  • Независимые горизонтальные шпиндели в направлении Y шт : 4
  • Пазовальная пила : да
  • Мощность электрошпинделя HSK 63F ER32 (опция) кВт : 7.5
  • Инструментальный магазин (опция) число мест : 6
8 402 243 за 1 шт
Характеристики
Страна
Италия
Производитель
SCM

ТЕХНИЧЕСКИЕ ДАННЫЕ ОБОРУДОВАНИЯ БАЗОВОЙ КОНФИГУРАЦИИ

КООРДИНАТНЫЕ ОСИ   morbidelli cx210
Длина панели (мин/макс.) мм 200/3050
Ширина панели (мин/макс.) мм 50/1300
Толщина одиночной панели мин. / макс. мм 8/95
Макс. вес панели кг 70
Скорость по осям X-Y-Z м/мин 70 – 40 - 30
СВЕРЛИЛЬНАЯ ГОЛОВА F31LTC
Вертикальные шпиндели кол-во 21
Горизонтальные шпиндели по X кол-во 6
Горизонтальные шпиндели по Y кол-во 4
Скорость вращения шпинделей об/мин. 4500 (опционально 3000 – 8000 с инвертором) )
Встроенная пила по X D мм
об/мин
125
5500 (опционально 3600 – 9700 с инвертором )
Толщина пилы, макс мм 6
Мощность двигателя кВт (л.с.) 2,2 (3)
СТАНДАРТНАЯ УСТАНОВКА
Установленная мощность кВА

19
Расход воздуха аспирации м3/ч 3300
Скорость воздушного потока аспирации м/с 25
Расход сжатого воздуха нл/цикл

80
Диаметр аспирационного патрубка мм 1*200 + 1*80
ОПЦИОНАЛЬНЫЙ ЭЛЕКТРОШПИНДЕЛЬ
Установленная мощность кВА 18
Расход сжатого воздуха нл/цикл 11
Расход воздуха аспирации м3/ч 710
Скорость воздушного потока аспирации м/с 25
Диаметр аспирационного патрубка мм 1*100
ОПЦИОНАЛЬНАЯ ПИЛА 0-90°
Установленная мощность кВА 2,2
Расход сжатого воздуха нл/цикл 11
Расход воздуха аспирации м3/ч 460
Скорость воздушного потока аспирации м/с 25
Диаметр аспирационного патрубка мм 1*80
ОПЦИОНАЛЬНОЕ УСТРОЙСТВО ВОЗВРАТА ПАНЕЛЕЙ
Установленная мощность кВА 1,5
Расход сжатого воздуха нл/цикл 60
ОПЦИОНАЛЬНОЕ УСТРОЙСТВО ВОЗВРАТА ПАНЕЛЕЙ
Установленная мощность кВА 0,7
Расход сжатого воздуха нл/цикл  100

Преимущества

  • ПРЕКРАСНОЕ КАЧЕСТВО СВЕРЛЕНИЯ: ШПИНДЕЛИ RO.AX. Отсутствие люфтов благодаря новой технологии RO.AX (Rotoaxial spindle technology - Роторно-осевая технология шпинделя) - самому совершенному шпинделю на рынке, имеющему скорость вращения до 8000 об/мин. Надёжность сверлильной головы находит своё подтверждение в снижении затрат на техническое обслуживание: в пять раз меньше, чем у большинства других производителей.
  • ВЫСОКОЕ КАЧЕСТВО ОБРАБОТКИ ПОВЕРХНОСТИ: НОВЫЙ РАБОЧИЙ СТОЛ. Никаких царапин при применении нового рабочего стола - идеально при обработке лакированных или иных деликатных панелей.
  • ОПТИМИЗАЦИЯ И СОКРАЩЕНИЕ ВРЕМЕНИ ЦИКЛА: ПРОФИЛЬНЫЙ ЦАНГОВЫЙ ЗАЖИМ. Сокращение времени цикла обработки благодаря новой форме зажимов, которые позволяют производить обработку панелей даже в зонах, перекрытых самим зажимом, без необходимости их перепозиционирования.



Всю необходимую информацию Вы можете уточнить, позвонив на бесплатный номер
8 800 250 8 468 доб.222 или доб.666
