2440 х 1200 х 50 мм
Минимальные размеры заготовки: 160 х 40 х 50 мм
Частота вращения: 18 000 об/мин
Вес: 620 кг
2440 х 1200 х 50 мм
Минимальные размеры заготовки: 160 х 40 х 50 мм
Частота вращения: 18 000 об/мин
Вес: 620 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Длина заготовки, мм | 160 x 2440 |
Ширина заготовки, мм | 40 x 1200 |
Максимальная толщина заготовки, мм | 50 |
Максимальная глубина сверления, мм | 40 |
Тип передачи | Косозубые рейки |
Тип электродвигателей перемещения | Сервопривод |
Частота вращения шпинделя, об/мин | 0 - 18 000 |
Мощность шпинделя, кВт | 2,2 |
Тип охлаждения шпинделя | воздушное |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 9,2 |
Габаритные размеры станка в упаковке: |
|
Длина, мм | 3100 |
Ширина, мм | 1360 |
Высота, мм | 1060 |
Вес брутто, кг | 620 |
НАЗНАЧЕНИЕ:

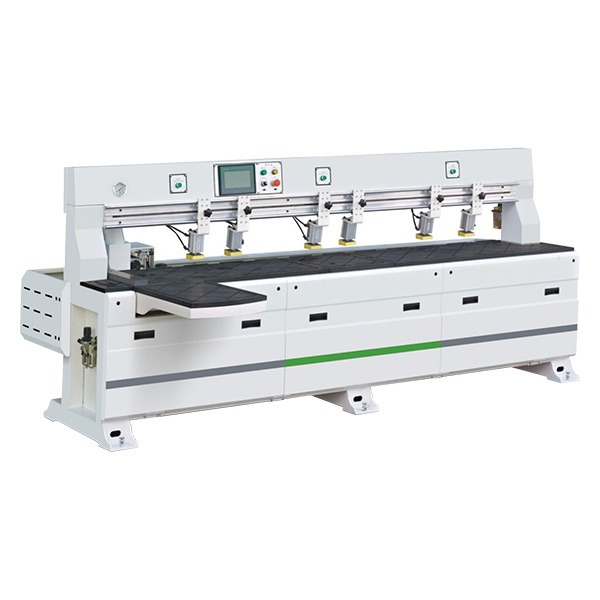

Торцевой присадочный станок с ЧПУ предназначен для высококачественного сверления и фрезерования в торец заготовки.
Основное преимущество станка – наличие системы ЧПУ и мощных сервомоторов. За счёт этого достигается высокая степень автоматизации и возрастает производительность на 70%.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Основное использование в обработке дерева, ЛДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Мебельное производство:
- Торцевая присадка ДСП, ДВП, МДФ, в том числе ламинированных изделий.
Производство дверей:
- Фрезерование пазов в торцах дверей.
- Торцевая присадка.

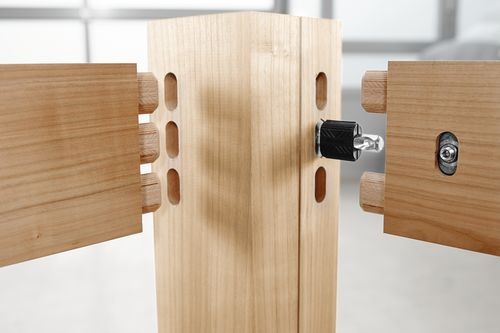

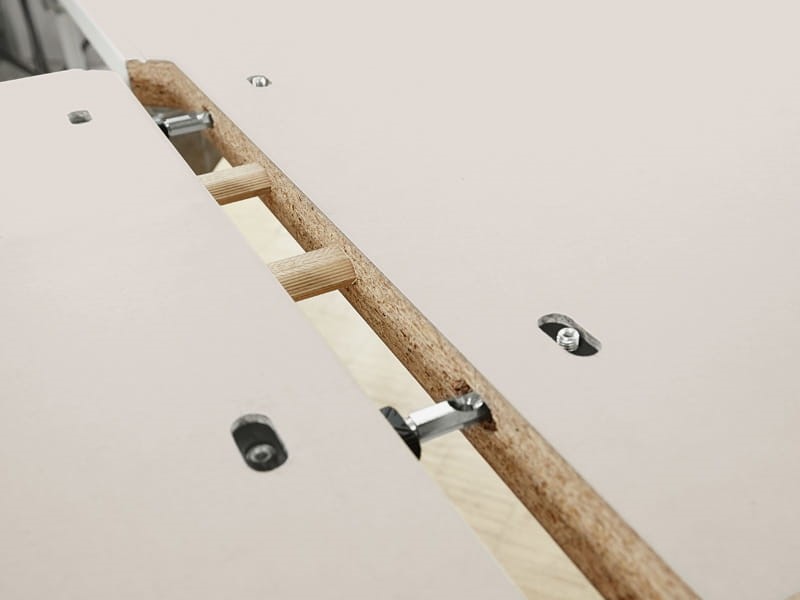

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка площадок под направляющие производится на металлообрабатывающих центрах с ЧПУ за один установ, что обеспечивает высокую геометрическую точность. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены картриджами, обеспечивающими автоматическую смазку. |
|
КОСОЗУБАЯ РЕЙКА Для перемещения узлов на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 КВТ - 18 000 ОБ/МИН Высокая частота вращения (18 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ЛДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной продукции с высоким качеством. Охлаждение двигателя принудительное. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях. |
|
СЕРВОДВИГАТЕЛИ (ТАЙВАНЬ) Для перемещения в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Наличие обратной связи обеспечивает систему точной информацией о повороте вала в любой момент времени, что исключает появление брака при обработке. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции. |
|
ДАТЧИК ВЫСОТЫ ЗАГОТОВКИ (США) Осуществляет автоматический контроль высоты заготовки. Режим двойного обучения (интенсивность + расстояние) обеспечивает четкое обнаружение объектов без использования светоотражателя. Прочный корпус с классом защиты IP69K из нержавеющей стали класса FDA. Простая настройка с отзывчивыми кнопками. Прочная конструкция устойчива к механическим воздействиям, перетяжке и экстремальной вибрации. Сверхточное считывание расстояния. |
|
ПУЛЬТ УПРАВЛЕНИЯ Удобное управление станком и точное позиционирование с помощью пульта управления. |
|
ПРИЖИМНОЙ ЦИЛИНДР Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком WoodTec оснащен комплектующими ведущих мировых производителей (Bosch Rexton, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Регулируемая автоматическая система смазки служит для своевременного и качественного обслуживания подвижных узлов станка. Программируемый контроллер предотвращает избыточную подачу смазки к подшипникам. |
|
ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Германия) Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией – Schneider Electric (Германия). |
КОМПЛЕКТАЦИЯ:
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель, (воздушное охлаждение) | 1 | 2,2 кВт 18000 об/мин |
2 | Частотный преобразователь | 1 | |
3 | Пульт управления станком | 1 | |
4 | Серводвигатели | 3 | |
5 | Линейные направляющие прямоугольного сечения | 2 | |
6 | Передача при помощи косозубых реек | 2 | HIWIN |
7 | Шарико-винтовая передача по оси Z | 1 | HIWIN |
8 | Система управления | 1 | |
9 | Интеллектуальная система лазерного сканирования | 1 | BANNER (США) |
10 | Набор гаечных ключей для обслуживания станка | 1 | |
11 | Ящик с ЗИП | 1 | |
12 | Руководство пользователя | 1 | на русском языке |
