Расстояние между центрами: 1000 мм
Ø отверстия в шпинделе: 80 мм
Мощность двигателя: 7,5 кВт
Вес: 2740 кг
18 940 USD
13 200 USD
Ø обработки над станиной: 560 ммРасстояние между центрами: 1000 мм
Ø отверстия в шпинделе: 80 мм
Мощность двигателя: 7,5 кВт
Вес: 2740 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

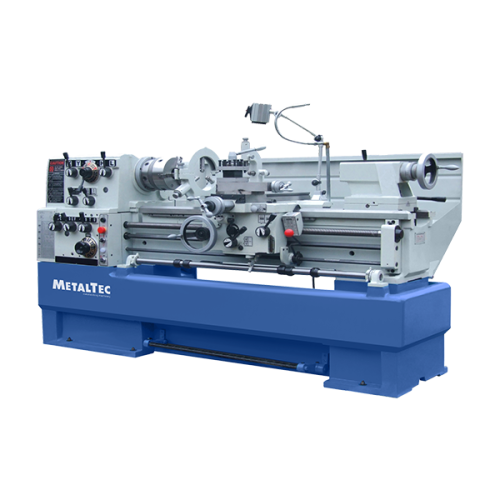

Модель | SL 788 x 1000 |
Диаметр обработки над станиной, мм | 560 |
Диаметр обработки со съёмным мостиком, мм | 788 |
Расстояние между центрами, мм | 1000 |
Длина выемки (ГАП), мм | 200 |
Ширина станины, мм | 350 |
Торец шпинделя | D 1 - 8 |
Диаметр отверстия в шпинделе, мм | 80 |
Конус шпинделя | MT 7 |
Количество скоростей шпинделя, шт. | 12 |
Скорость вращения шпинделя, об/мин | 25 - 1600 |
Макс. ход верхнего суппорта, мм | 130 |
Макс. ход крестового суппорта, мм | 326 |
Шаг подающего винта, мм | 6 |
Макс. сечение режущего инструмента, мм | 25 х 25 |
Количество продольных подач, шт. | 35 |
Диапазон продольной подачи, мм/об | 0,059 - 1,646 |
Количество поперечных подач, шт. | 35 |
Диапазон поперечной передачи, мм/об | 0,020 - 0,573 |
Количество метрических резьб, шт. | 47 |
Метрическая резьба, мм | 0,2 - 14 |
Количество дюймовых резьб, шт. | 60 |
Дюймовая резьба, TPI | 2 - 112 |
Количество диаметральных резьб, шт. | 50 |
Диаметральная резьба, DP | 4 - 112 |
Количество модульных резьб, шт. | 34 |
Модульная резьба, MP | 0,1 - 7 |
Диаметр пиноли задней бабки, мм | 75 |
Ход пиноли задней бабки, мм | 180 |
Размер конусного отверстия пиноли задней бабки | MT 5 |
Мощность двигателя, кВт | 7,5 |
Мощность двигателя подачи СОЖ, кВт | 0,1 |
Габаритные размеры: | |
Длина, мм | 2900 |
Ширина, мм | 1120 |
Высота, мм | 1430 |
Габаритные размеры (в упаковке): | |
Длина, мм | 2960 |
Ширина, мм | 1130 |
Высота, мм | 1820 |
Вес (нетто), кг | 2370 |
Вес (брутто), кг | 2740 |
НАЗНАЧЕНИЕ:
Универсальные токарно-винторезные станки SL 788 x 1000 предназначены для выполнения токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высокопроизводительными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки SL 788 x 1000 используются для производства различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Массивная конструкция станины из чугуна гарантирует работу без вибрации.
- Макс размеры заготовки Ø 738 - 1500 мм.
- Шлифованные направляющие.
- Плавное изменение частоты вращения шпинделя.
- Цифровая индикация частоты вращения.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Защитный экран патрона с концевым выключателем.
- Обрезиненные опоры станка предотвращают скольжение.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

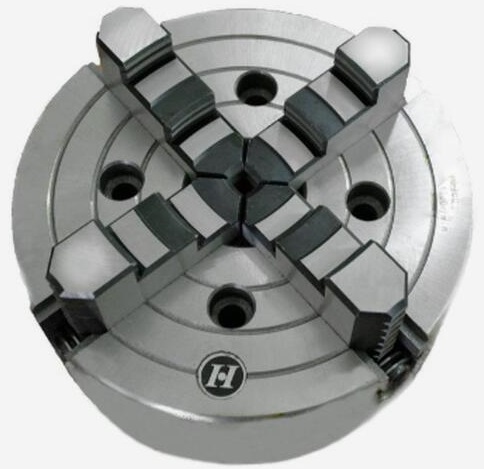

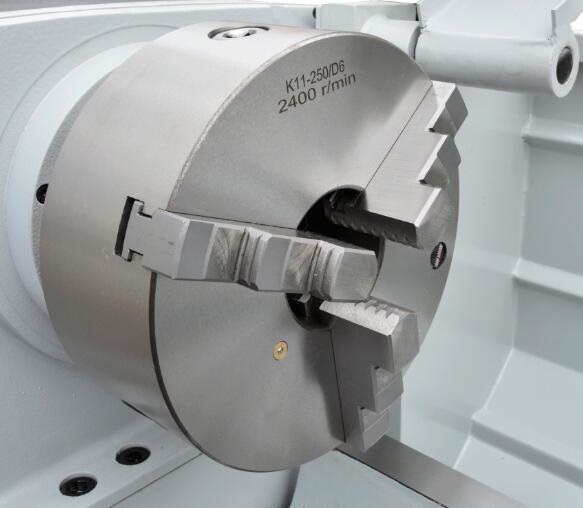

ТОКАРНЫЕ ПАТРОНЫ И ПЛАНШАЙБЫ
|
|

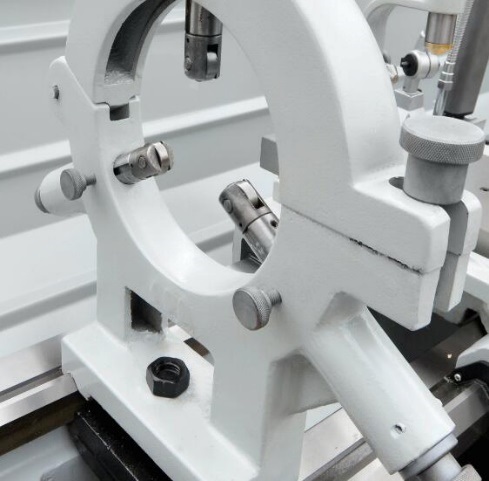

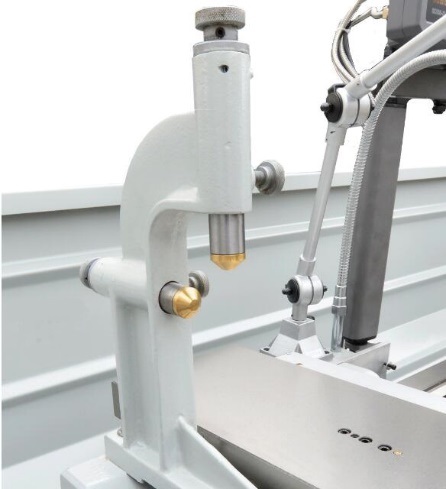

ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ ЛЮНЕТЫ Люнеты в значительной степени влияют на точность обработки: погрешности геометрической формы базовой (подлюнетной) поверхности переносятся на обрабатываемую поверхность. |
|

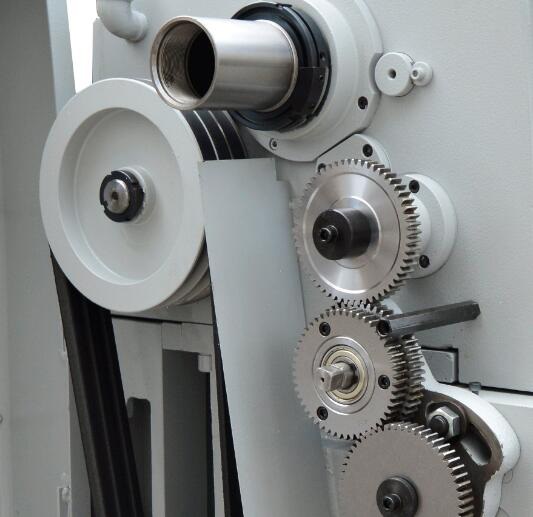

МОЩНЫЙ ДВИГАТЕЛЬ Мощный двигатель для стабильной и высокой производительности. Приводит в движение шпиндель, обеспечивая оптимальную скоростью вращения детали, надежно закрепленной в токарном патроне или планшайбе. 2 диапазона плавного изменения частоты вращения шпинделя. Надежная работа на протяжении всего срока эксплуатации. |
|

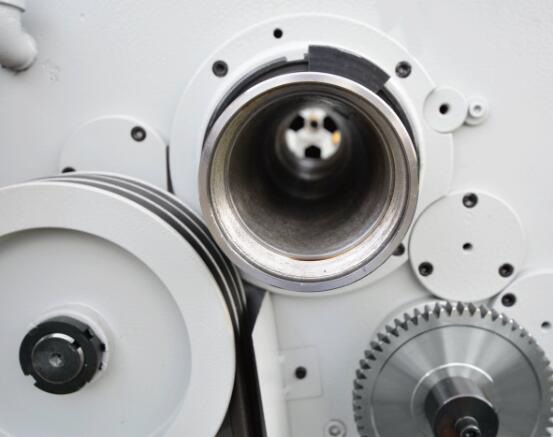

ПРОХОДНОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ Проходное отверстие в шпинделе большого диаметра позволит значительно увеличить варианты применения и эксплуатации станка. |
|

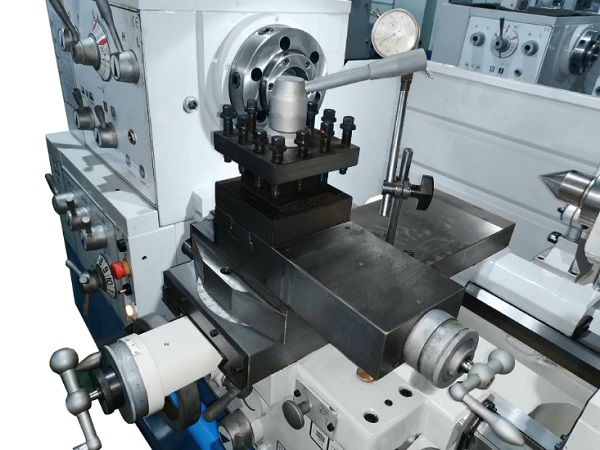

СУППОРТ И РЕЗЦЕДЕРЖКА Мощный суппорт с универсальной 4-х позиционной резцедержкой для надежной фиксации токарных резцов и державок. Регулировка зазоров направляющих при помощи клиновых планок. Чугунная станина станка придает устойчивость и сводит на нет рабочие вибрации. |
|

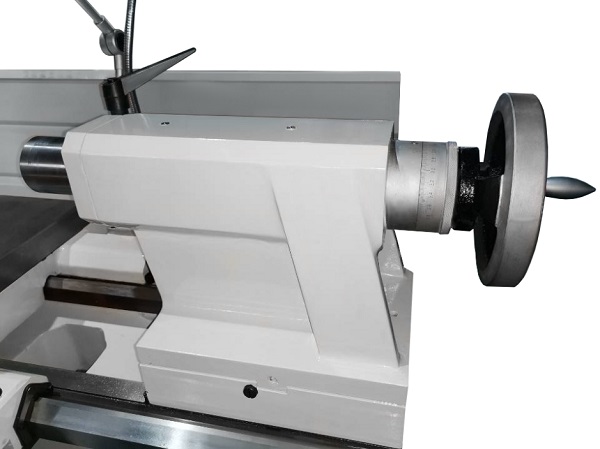

ЛИТАЯ ЗАДНЯЯ БАБКА И ЦЕНТА Чугунная цельнолитая задняя бабка с возможностью установки вращающихся центров. Задняя бабка с регулировкой смещения для обточки конусов. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- 3-кулачковый патрон 200 мм.
- 4-кулачковый патрон 250 мм.
- Система охлаждения.
- Вспомогательный источник света.
- Педаль остановки в случае возникновения сбоя обработки.
- Неподвижный люнет.
- Подвижный люнет.
- Быстросменный инструментальный держатель резцов.
- Инструмент для обслуживания станка.
