ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель | ТС 35 |
| Габариты обрабатываемых деталей | |
| Максимальный диаметр над станиной, мм | 350 |
| Макс. диаметр обработки детали типа «диск», мм | 300 |
| Максимальный диаметр над суппортом, мм | 175 |
| Расстояние между центрами, мм | 250 |
| Максимальная длинна точения, мм | 200 |
| Шпиндель | |
| Максимальные обороты, об/мин | 4000 |
| Проходное отверстие шпинделя, мм | 40 |
| Торец шпинделя | A 2 - 5 |
| Диаметр патрона, мм | 160 |
| Перемещение суппорта | |
| Ход по оси Х, мм | 350 |
| Ход по оси Z, мм | 250 |
| X/Z ускоренное перемещение, м/мин | 15 / 15 |
| Инструментальный резцедержатель | |
| Тип | 8-ми позиционная револьверная голова |
| Количество инструмента, шт. | 8 |
| Размер устанавливаемых державок, мм | 20 x 20 |
| СОЖ через револьверную голову | да |
| Двигатель | |
| Тип двигателя шпинделя | серводвигатель |
| Мощность двигателя, кВт | 5,5 / 7,5 |
| Габаритные размеры: | |
| Тип станины | наклонная |
| Длина, мм | 2660 |
| Ширина, мм | 1620 |
| Высота, мм | 2040 |
| Вес, кг | 1500 |
| Габаритные размеры в упаковке: | |
| Длина, мм | 2810 |
| Ширина, мм | 1720 |
| Высота, мм | 2240 |
| Вес, кг | 1700 |
НАЗНАЧЕНИЕ:

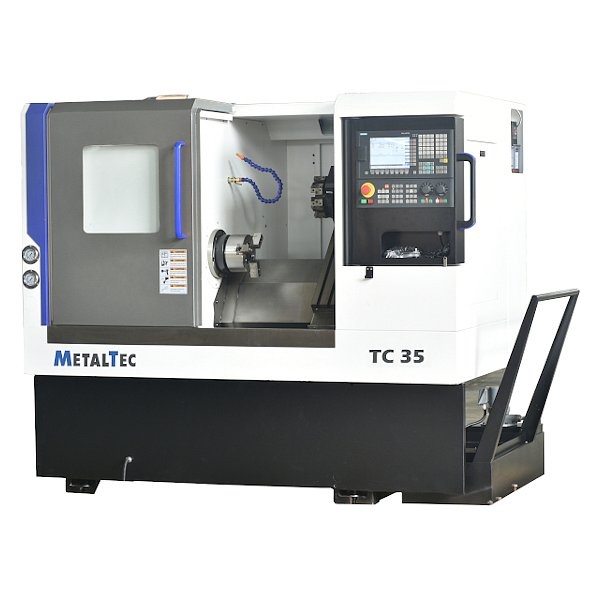

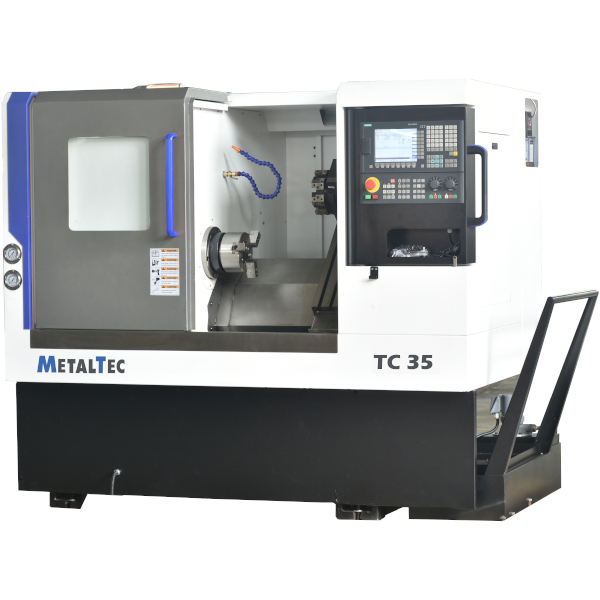

Токарный станок с ЧПУ - MetalTec TC 35 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
| Комплектация | СТАНДАРТ | ПРОФИ |
| Кабинетное ограждение | + | + |
| Гидравлический патрон 160 мм | + | + |
| 8-позиционная револьверная голова | + | + |
| Серводвигатель шпинделя 5,5 / 7,5 квт | + | + |
| Приводная система Siemens | + | + |
| Наклонная монолитная станина из чугуна | + | + |
| Направляющие качения и шарико-винтовые передачи Hiwin (Тайвань) |
+ | + |
| Телескопические защиты | + | + |
| Электрический шкаф с компонентами | + | + |
| Транспортер для удаления стружки ленточного типа | - | + |
| Деталеуловитель | - | + |
ОСОБЕННОСТИ:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения 35 мм (Тайвань)
- Шарико-винтовая пара Ø32 мм (Тайвань)
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 40 мм
- Станина имеет индукционную закалку с твердостью > HRC 55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

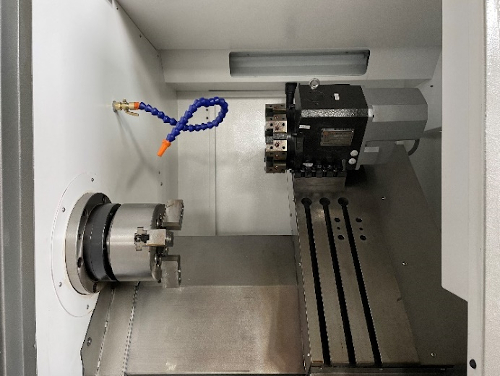

КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
|
ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм. |
|

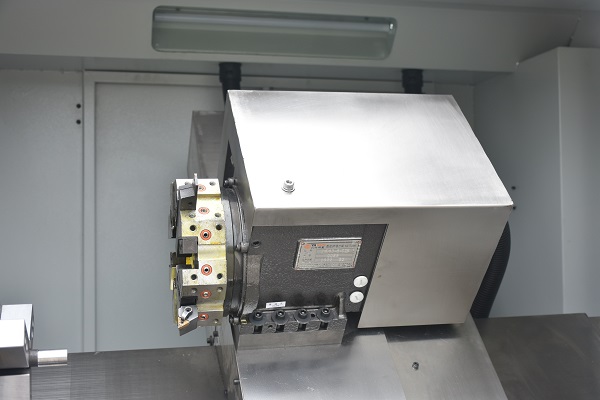

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм. |
|

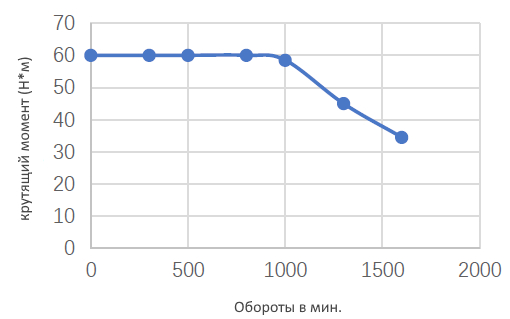

СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 5,5 / 7,5 кВт
|
|

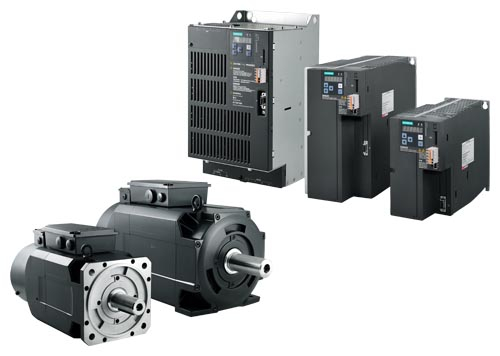

ПРИВОДНАЯ СИСТЕМА SIEMENS Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. |
|

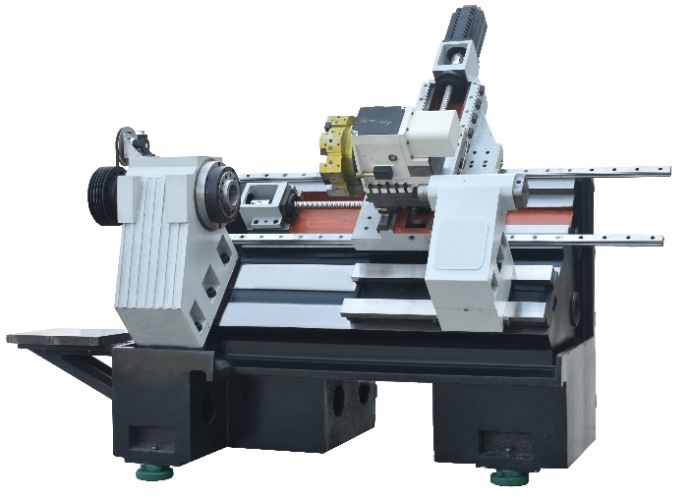

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
|

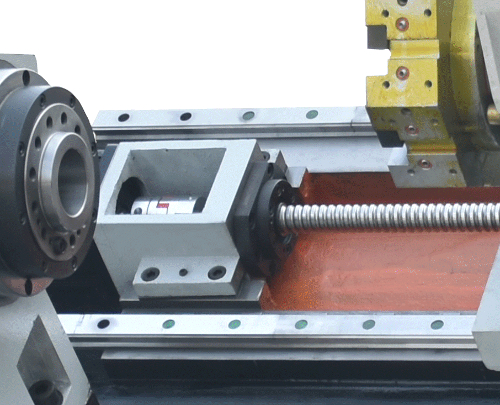

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
|

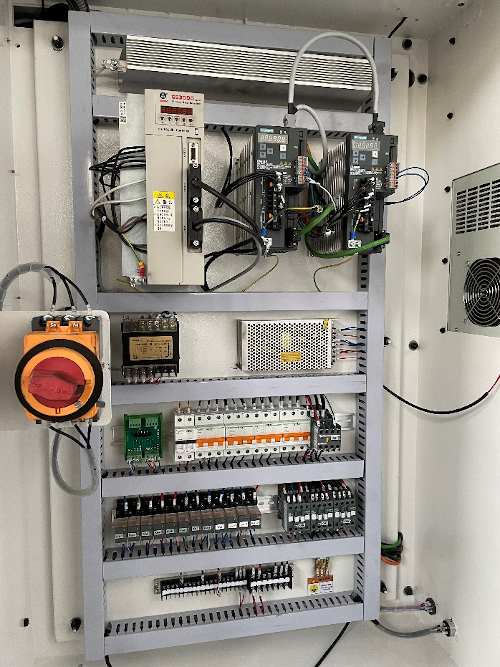

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция). |
ОПЦИИ:
|
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА (ВКЛЮЧЕНА В КОМПЛЕКТАЦИЮ ПРОФИ) Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
|
ДЕТАЛЕУЛОВИТЕЛЬ (ВКЛЮЧЕНА В КОМПЛЕКТАЦИЮ ПРОФИ) |
